Крыша

Крыша является одной целой окрашенной металлической частью кузова, включающая два молдинга — по одному с каждой стороны крыши автомобиля.

Молдинги огораживают и скрывают швы и стыки и являются обслуживаемыми (заменяемыми) как отдельная деталь.

Внутренняя обивка крыши состоит из основания, покрытого тканью. Единая конструкция требует замены обивки как законченную сборочную единицу.

Солнцезащитный козырек

Солнцезащитный козырек поворачивается вокруг горизонтальной и вертикальной осей для закрытия от солнечного света. Он также перемещается в сторону при отсоединении из опоры.

Ручка для пассажира

Эта ручка является дополнительной для пассажира, сидящего рядом с водителем. Пассажиры могут использовать эту ручку для сохранения устойчивого положения при движении по неровной дороге или при резких поворотах.

Крючок

Крючок закреплен к внутренней обивке над задним левым пассажиром; расположен рядом с ручкой для пассажира.

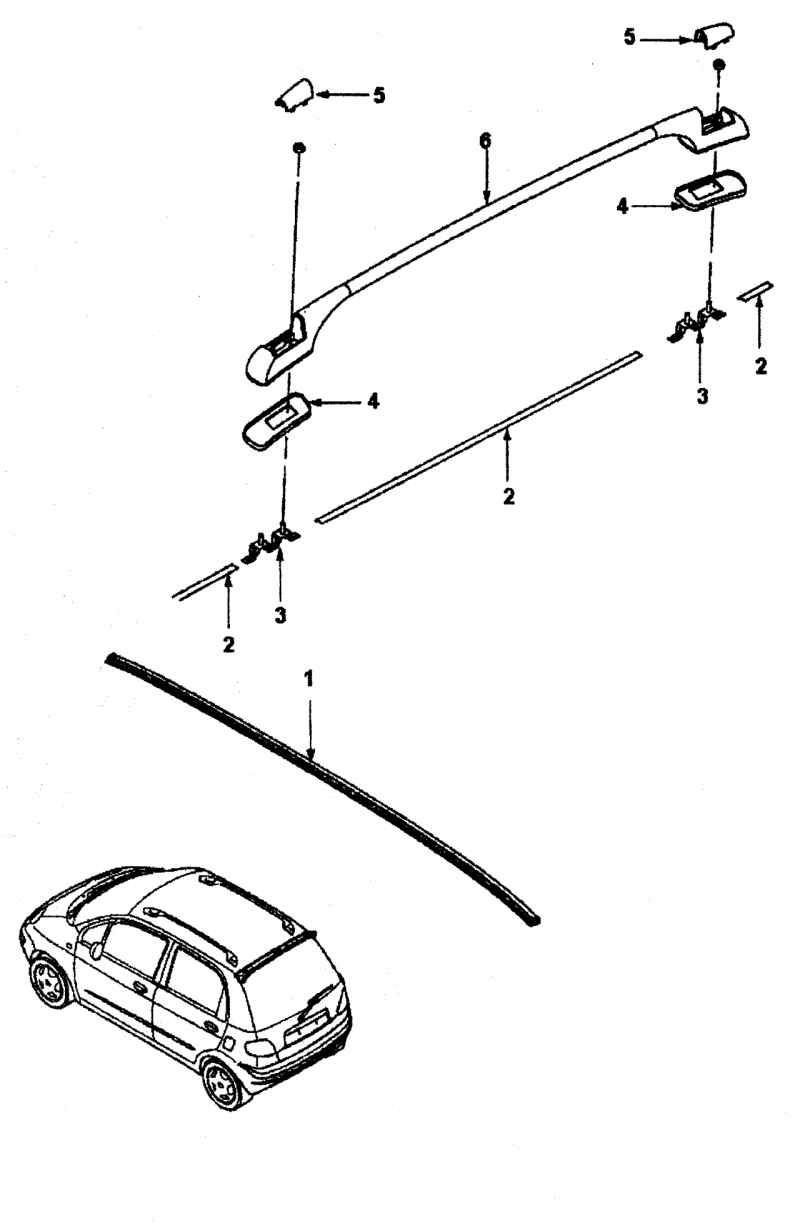

Рис. 10.101. Расположение и крепление элементов молдинга и дуги на крыше автомобиля: 1 — декоративный молдинг; 2 — молдинг; 3 — кронштейн дуги; 4 — подкладка дуги; 5 — крышка; 6 — дуга

Расположение и крепление элементов молдинга и дуга на крыше автомобиля показано на рис. 10.101.

Обивка крыши

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите солнцезащитный козырек.

Снимите плафон освещения салона автомобиля.

Приподнимите панель обивки передней стойки.

Приподнимите панель обивки средней стойки.

Приподнимите панель обивки задней стойки.

Снимите ручку для пассажира и крючок.

Отделите крайний уплотнитель двери багажника.

Снимите внутреннюю обивку крыши в следующем порядке:

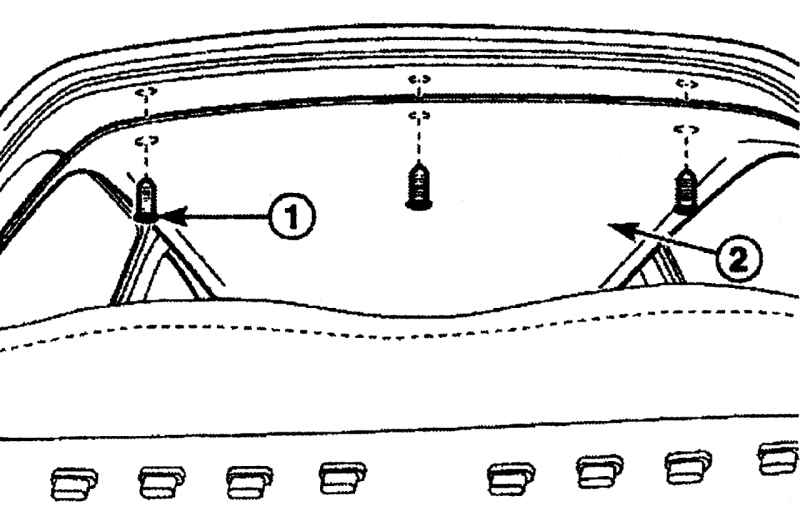

Рис. 10.102. Расположение зажимов (1) крепления внутренней обивки (2) крыши

-снимите зажимы 1 (рис. 10.102);

-снимите внутреннюю обивку 2 крыши.

Установка

Установку обивки крыши проводите в последовательности, обратной снятию.

Солнцезащитный козырек

Снятие

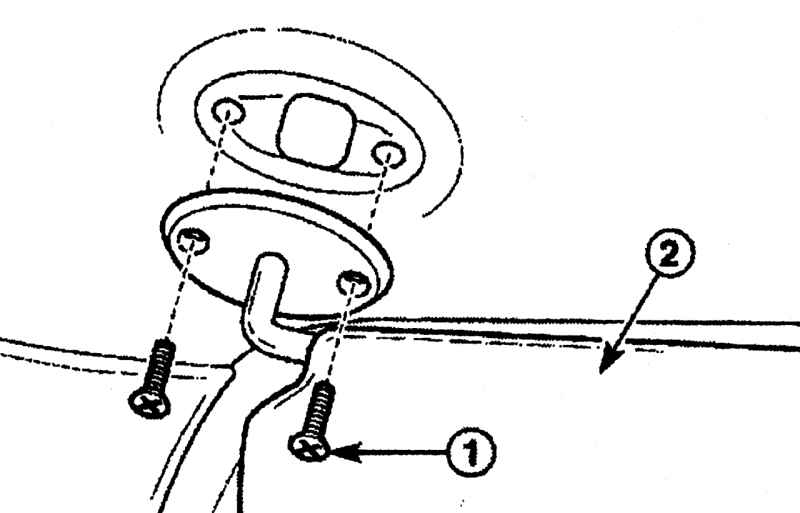

Рис. 10.103. Расположение винтов (1) крепления солнцезащитного козырька (2)

Выверните винты 1 (рис. 10.103) и снимите солнцезащитный козырек (2).

Установка

Установите солнцезащитный козырек и закрепите винтами.

Ручка для пассажира

Снятие

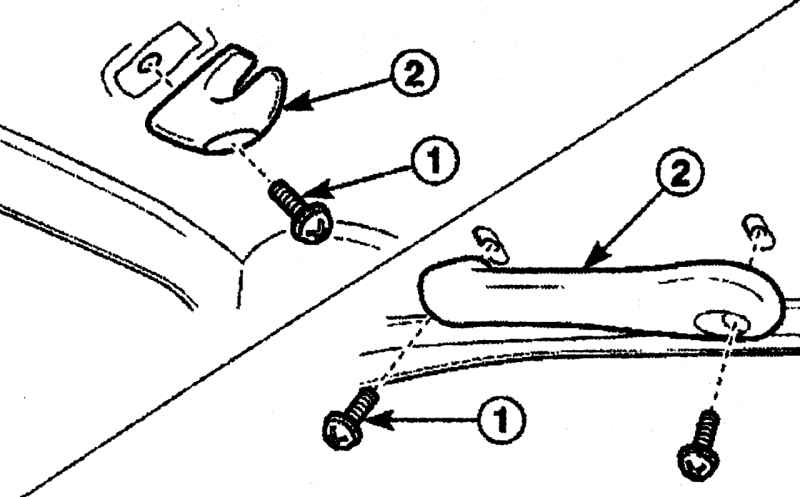

Рис. 10.104. Расположение винтов (1) крепления ручки для пассажира и крючка (2)

Выверните винты 1 (рис. 10.104), снимите ручку для пассажира и крючок 2 с внутренней обивки крыши.

Установка

Установите ручку для пассажира и крючок на внутренней обивке крыши и закрепите винтами.
