Ситроен Ксантия. Снятие и установка турбокомпрессора (дизельный
двигатель)
Снятие и установка турбокомпрессора

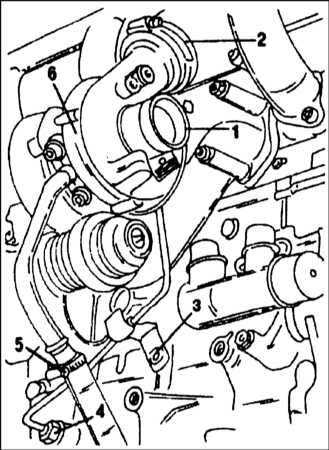

Расположение турбокомпрессора и сопутствующих компонентов
1 — Патрубок для подсоединения воздушного рукава
2 — Рукав подачи воздуха
3 — Кронштейн крепления маслоподающей трубки
4 — Маслоподающая трубка
5 — Хомут крепления масловозвратной трубки к шлангу,
подсоединенному к блоку цилиндров
6 — Корпус турбокомпрессора
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите впускной трубопровод (см.Снятие
и установка впускного трубопровода и выпускного
коллектора). Внешний вид
турбокомпрессора и расположение сопутствующих
компонентов см. на иллюстрацииРасположение
турбокомпрессора и сопутствующих компонентов.
2. Отдайте накидную гайку штуцерного соединения
и отсоедините маслоподающую трубку от верхней
части сборки турбокомпрессора.
3. Взведите стояночный тормоз, затем
поддомкратьте передок автомобиля и установите
его на подпорки.
4. Отсоедините от турбокомпрессора приемную
трубу системы выпуска отработавших газов (см.Системы
снижения токсичности и выпуска отработавших
газов).

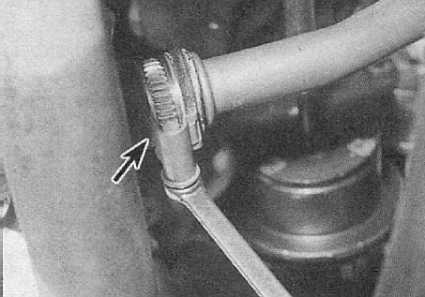

5. Работая под автомобилем, отпустите крепежные
хомуты и снимите шланг, соединяющий
масловозвратную трубку турбокомпрессора с
патрубком, подсоединенным к блоку цилиндров.

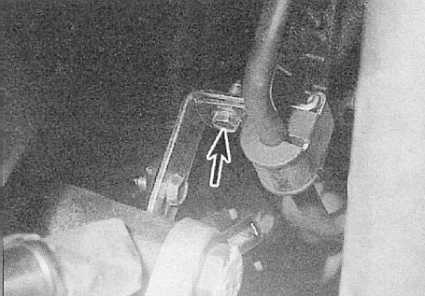

6. Выверните винт крепления маслоподающей трубки
к опорному кронштейну на задней стороне блока
цилиндров.
7. Отпустите накидную гайку штуцерного
соединения маслоподающей трубки на блоке
цилиндров и снимите трубку с двигателя.
8. Извлеките фильтр из штуцерного узла
маслоподающей трубки (со стороны блоке
цилиндров). Оцените степень загрязнения фильтра,
в случае необходимости прочистите или замените.

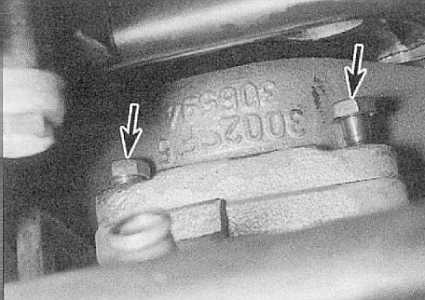

9. Работая под автомобилем, выверните два нижних
болта крепления турбокомпрессора.
10. Подоприте сборку турбокомпрессора, затем
выверните верхний болт ее крепления и снимите
дистанционную втулку.
11. Осторожно извлеките сборку турбокомпрессора
из двигательного отсека (через верх). Если
сборка подлежит дальнейшему использованию,
тщательно закупорьте все отверстия в ней во
избежание попадания грязи.
Установка
Установка производится в обратном порядке. Обратите внимание на
следующие моменты:
a) Если производится замена турбокомпрессора, не забудьте сменить
также двигательное масло и масляный фильтр. Замените также фильтр,
устанавливаемый в маслоподающую трубку;
b) Не затягивайте накидные гайки штуцерных соединений маслоподающей
трубки до тех пор, пока не будут подсоединены оба ее конца. При
затягивании штуцерной гайки масловозвратной трубки проследите, чтобы не
натягивался возвратный шланг;
c) Перед первичным запуском двигателя произведите заполнение
масляного контура турбокомпрессора, для чего отсоедините электропроводку
от электромагнитного запорного клапана на ТНВД и трижды проверните
двигатель стартером (1-секундными включениями).
