Ситроен Ксантия. Снятие и установка впускного трубопровода и
выпускного коллектора (дизельный двигатель)
Снятие и установка впускного трубопровода и выпускного коллектора
На моделях, оборудованных турбокомпрессором, сборки
впускного трубопровода и выпускного коллектора
устанавливаются на одну уплотнительную прокладку, ввиду чего
их демонтаж разумнее производить в паре с целью
одновременной замены прокладки.
Впускной трубопровод
При сборке не забывайте производить замену уплотнительной
прокладки(ок).
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините отрицательный провод от батареи.
2. На моделях с двигателем D9B без турбонаддува
снимите кожух воздухораспределителя. В случае
необходимости снимите также впускной воздуховод
и отсоедините вентиляционную трубку от заливной
горловины двигательного масла (см.
соответствующие разделы настоящей Главы).
3. Отсоедините трос газа от ТНВД (см.Снятие,
установка и регулировка троса газа).
Высвободите трос из промежуточных фиксаторов и
сдвиньте его в сторону, где он не будет мешать
снятию трубопровода/коллектора.
4. На моделях, оборудованных системой
рециркуляции отработавших газов (EGR),
отсоедините вентиляционные шланги от клапанов
потока и рециркуляции. Отпустите гайки и болты
крепления каждого из клапанов к трубопроводу и
коллектору снимите клапанную сборку с двигателя.
Снимите уплотнительные прокладки.
5. На моделях с турбонаддувом отпустите
крепежные хомуты и отсоедините воздушные шланги
от воздуховода, соединяющего турбокомпрессор с
патрубком воздухоочистителя. Высвободите
воздушный патрубок из впускного трубопровода и
извлеките его из двигательного отсека.
Закупорьте ветошью шланг турбокомпрессора, либо
отверстие собственно в сборке последнего, если
шланг полностью снят. Отпустите крепежный хомут
и отсоедините воздушный шланг встроенного
охладителя (Intercoоler) от сборки
турбокомпрессора.
6. При помощи подходящего пруткового ключа
выверните болты крепления впускного
трубопровода; ослабьте, но не выворачивайте
(трубопровод расчленяется), центральный
шестигранный болт.

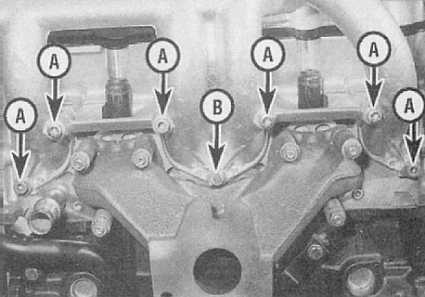

Болты крепления трубопровода (с головкой под
прутковый ключ (А) и центральный шестигранный
болт (В), используемый на моделях с
турбонаддувом, - его следует лишь ослабить);
двигатель для наглядности снят с автомобиля
7. Снимите трубопровод с головки цилиндров.
Установка
Установка производится в обратном порядке. Обратите внимание на
следующие моменты:
a) Не забудьте заменить уплотнительную прокладку(и);
b) Весь крепеж затягивайте с требуемым усилием;
c) После подсоединения троса газа, произведите его регулировку (см.Снятие,
установка и регулировка троса газа);
d) Проследите за правильностью подсоединения и надежностью крепления
всех шлангов и трубок.
Выпускной коллектор
При сборке не забывайте производить замену уплотнительной
прокладки(ок).
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. С целью обеспечения доступа (особенно на
моделях с турбонаддувом) снимите впускной
трубопровод (см. предыдущий подраздел).
2. Если впускной трубопровод не будет сниматься,
выполните процедуры, описанные в подразделе
"Впускной трубопровод - Снятие", пп. 1—4. На
моделях, оборудованных системой EGR, выполните
также процедуру, описанную в подразделе
"Впускной трубопровод - Снятие", п.5.
3. На моделях без турбонаддува отсоедините от
выпускного коллектора приемную трубу системы
выпуска отработавших газов (см.Системы
снижения токсичности и выпуска отработавших
газов).
4. На моделях, оборудованных турбокомпрессором,
снимите сборку последнего (см.Снятие
и установка турбокомпрессора).
5. На некоторых моделях с целью расчистки
рабочего пространства придется отболтить от
коллектора резонаторную камеру.

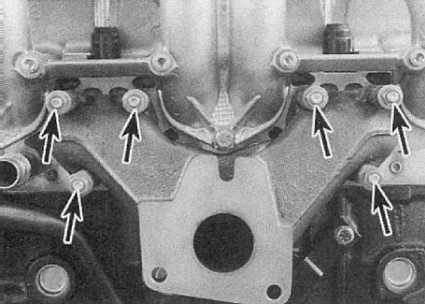

6. Отдайте шесть гаек крепления выпускного
коллектора и снимите со шпилек дистанционные
втулки.
7. Снимите сборку коллектора с головки
цилиндров; также снимите уплотнительную
прокладку(и).
8. Иногда крепежные шпильки выворачиваются
вместе с гайками. В таких случаях их следует
ввернуть обратно в головку сразу после снятия
коллектора (законтрите на конце шпильки две
гайки и используйте их в качестве головки
болта).
Установка
Установка производится в обратном порядке. Обратите внимание на
следующие моменты:
a) Не забудьте заменить уплотнительную прокладку(и). Если прокладка
не предусмотрена, нанесите на сопрягаемая поверхность коллектора слой
свежего герметика;
b) Описание процедуры на место сборки турбокомпрессора (при
соответствующей комплектации) приведено в разделеСнятие
и установка турбокомпрессора;
c) Описание процедуры подсоединения к коллектору приемной трубы
системы выпуска отработавших газов приведено в разделеСистемы
снижения токсичности и выпуска отработавших газов;
d) Весь крепеж следует затягивать с требуемым усилием;
e) После подсоединения троса газа произведите его регулировку (см.Снятие,
установка и регулировка троса газа);
f) Проследите за правильностью подсоединения и надежностью крепления
всех шлангов.
