Ауди А6. Система управления работой дизельного двигателя
ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
панель отделки. |
2. Отсоедините
тросик, возвратную пружину и снимите педаль с
кронштейна. |
3. Открутите
крепежные болты и снимите датчик. |
|
Установка
Установка проводится в обратном порядке снятия.
ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Слейте
часть охлаждающей жидкости из двигателя. |
2. Отсоедините
разъем подключения и выкрутите датчик. |
|
Установка
Установка проводится в обратном порядке снятия.

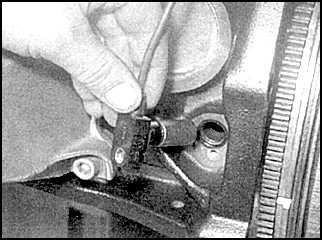

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕНЧАТОГО
ВАЛА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
разъем подключения. |
|
2. Открутите
крепежные винты и снимите датчик с блока
цилиндров (двигатель ААТ). |
|
Установка
Установка проводится в обратном порядке снятия.
ЗАПОРНЫЙ КЛАПАН
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
|

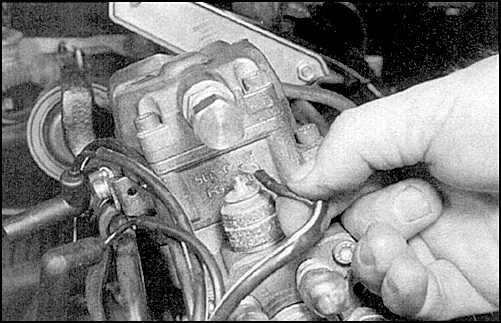

1. Открутите
крепежную гайку и отсоедините провод. |
2. Выкрутите
клапан и снимите уплотнительное кольцо. |
|
Установка
Установка проводится в обратном порядке снятия.
КЛАПАН СИСТЕМЫ ЗАПУСКА ДВИГАТЕЛЯ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Открутите
крепежный винт и снимите клапан с впрыскивающего
насоса. |
2. Снимите
уплотнительные кольца и фильтр. Отсоедините
разъем подключения. |
|
Установка
Установка проводится в обратном порядке снятия.
КЛАПАН РЕГУЛИРОВКИ ДАВЛЕНИЯ (ДВИГАТЕЛИ
1Z И AHU)
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |

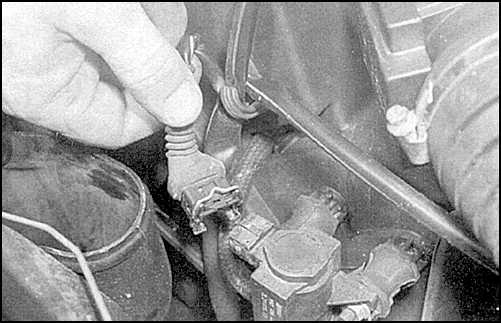

1. Отсоедините
воздушные патрубки, мешающие снятию. |
|
2. Отсоедините
разъем подключения. |
|
3. Отсоедините
вакуумные шланги, пометив их перед снятием. |
|
4. Открутите
крепежные гайки и снимите клапан. |
|
Установка
Установка проводится в обратном порядке снятия.

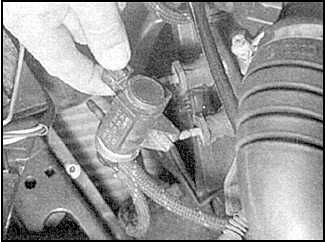

ДАТЧИК ТЕМПЕРАТУРЫ ПОСТУПАЮЩЕГО ВОЗДУХА
(ДВИГАТЕЛЬ АВР)
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |

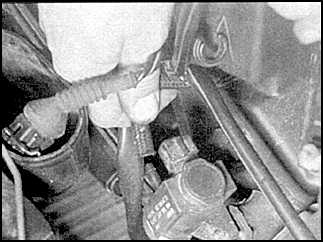

1. Отсоедините
разъем подключения. |
2. Снимите
крепежный зажим и снимите датчик. |
|
Установка
Установка проводится в обратном порядке снятия.
ДАТЧИК ПОТОКА ВОЗДУХА (КРОМЕ ДВИГАТЕЛЕЙ
AAS)
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
|

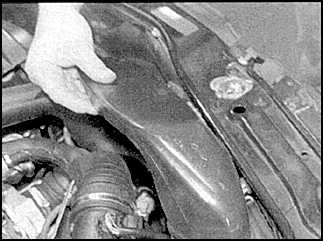

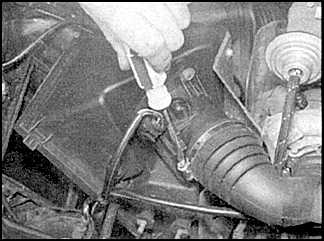

1. Отсоедините
пластиковый кожух от впускного патрубка и
промежуточного патрубка. |
|

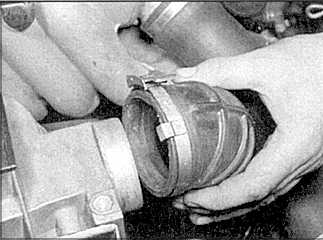

2. Отсоедините
воздушный шланг от датчика потока воздуха. |
|
3. Отсоедините
воздушный шланг от датчика. |
|

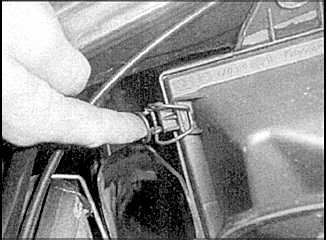

4. Освободите
крепежные зажимы крышки. |
|
|

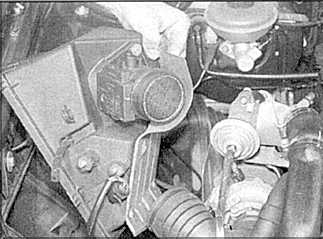

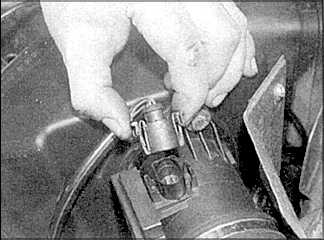

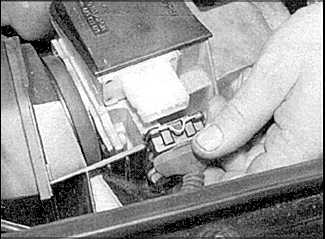

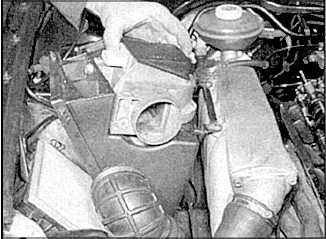

5. Отсоедините
разъем подключения и снимите крышку и датчик
потока воздуха. |
|
|
6. Отсоедините
разъем подключения и снимите крышку и датчик
(двигатель ААТ). |
|
7. Снимите
щиток датчика. |
|
|

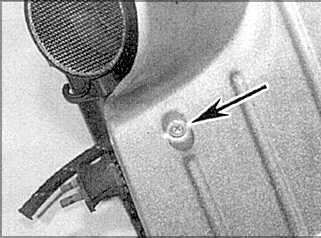

8. Открутите
крепежные болты датчика потока воздуха. |
|
Установка
Установка проводится в обратном порядке снятия.

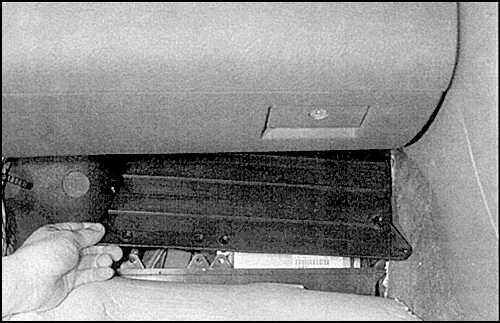

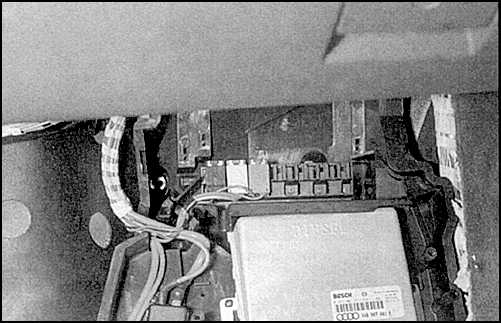

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Снимите
панель отделки и кожух электронного блока
управления. |
|
2. Открутите
крепежные болты для получения доступа к
электронному блоку управления и снимите его,
отсоедините разъемы подключения. |
|
Установка
Установка проводится в обратном порядке снятия.
СИСТЕМНОЕ РЕЛЕ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
панель отделки. |
2. Открутите
крепежный винт, снимите кожух и достаньте реле. |
|
Установка
Установка проводится в обратном порядке снятия.
ВЫКЛЮЧАТЕЛИ НА ПЕДАЛИ СЦЕПЛЕНИЯ И
ТОРМОЗА
Смотрите подраздел
9.1.5 и подраздел
10.15.
ДАТЧИК ТЕМПЕРАТУРЫ ТОПЛИВА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
крышку впрыскивающего насоса. |
2. Открутите
крепежные винты и снимите датчик. |
|
Установка
Установка проводится в обратном порядке снятия.
