Ауди А6. Система рециркуляции выхлопных газов

Эта система состоит из клапана рециркуляции, модуляторного клапана и соединительных шлангов.

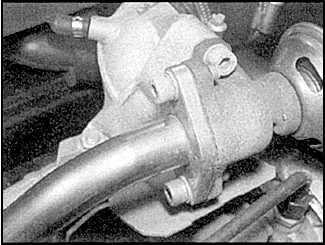

Клапан рециркуляции и крепежные болты (двигатель 1Z)

7.5 Система рециркуляции выхлопных газов Ауди A6

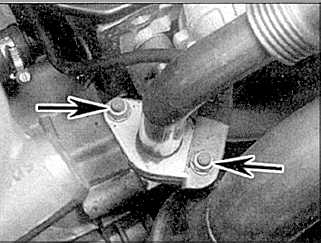

Крепежные гайки клапана рециркуляции (двигатель 1Z)

Замена элементов

КЛАПАН РЕЦИРКУЛЯЦИИ

ПОРЯДОК ВЫПОЛНЕНИЯ

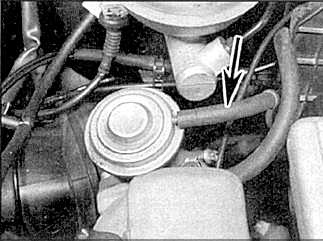

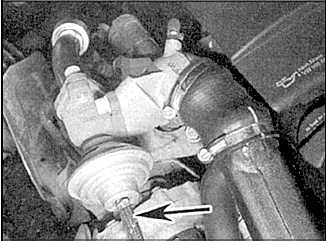

1. Отсоедините вакуумный шланг от клапана (на рис. слева – двигатель AAT, справа – 1Z).

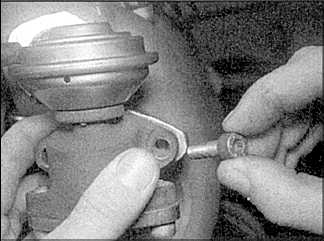

2. Открутите крепежные болты и снимите прокладку.

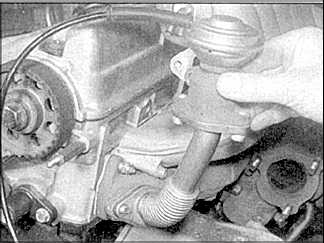

3. Открутите крепежные гайки и снимите клапан.
4. Установка проводится в обратном порядке снятия.
