Ауди А6. Топливный насос и датчик уровня топлива

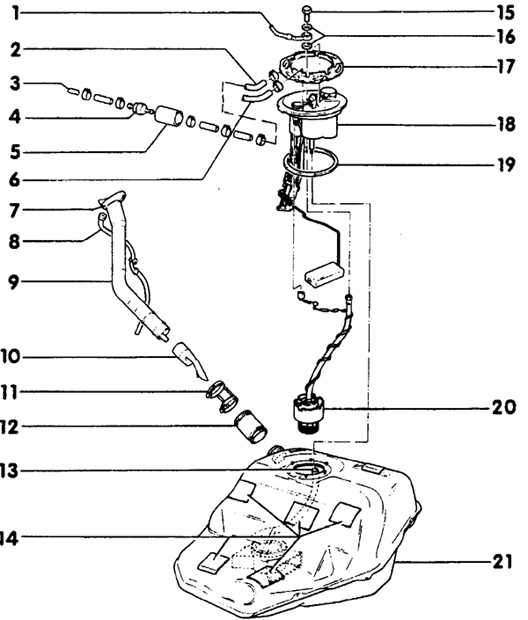

Элементы топливного бака

6.1.8 Топливный насос и датчик уровня топлива Ауди A6

1. Трубка подачи топлива
2. Вентиляционный шланг
3. Вентиляционный шланг, идущий к угольному фильтру
4. Вентиляционный клапан
5. Крепление
6. Обратный трубопровод
7. Заливная
8. Перепускная трубка
9. Трубка заливной горловины
10. Вставка
11. Зажим

12. Шланг
13. Трубка обратного трубопровода внутри топливного бака
14. Демпфлерные прокладки
15. Болт соединения банджо
16. Уплотнительные шайбы
17. Крепежное кольцо
18. Датчик уровня топлива
19. Уплотнительное кольцо
20. Топливный насос
21. Топливный бак

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Топливный насос и датчик уровня топлива установлены в топливном баке.

2. Снимите панель сверху топливного бака.

3. Отсоедините разъем подключения насоса/ датчика.

4. Отсоедините топливные и вентиляционные шланги, пометив их.

5. Открутите крепежное кольцо и достаньте насос/ датчик.

6. Отсоедините шланги внутри насоса и разъем подключения.

7. Поверните насос против часовой стрелки примерно на 15 мм и снимите его с крепления.

Установка

Установка проводится в обратном порядке снятия.

Ауди А6. Топливный бак

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините разъем подключения и шланги от насоса/ датчика уровня топлива.

2. Установите домкрат под топливный бак.

3. Отсоедините шланг заливной горловины от топливного бака.

4. Открутите гайки крепежных полосок топливного бака и снимите топливный бак.

Установка

Установка проводится в обратном порядке снятия.
