Ауди А6. Воздушный фильтр и патрубки забора воздуха двигателя







Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Освободите зажимы и снимите крышку воздушного фильтра. Снимите воздушный фильтр.

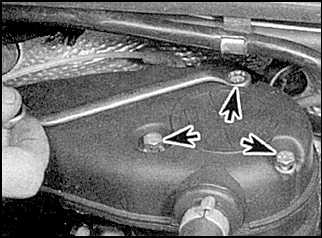

6.1.2 Воздушный фильтр и патрубки забора воздуха Ауди A6 2. Освободите хомуты и отсоедините воздушные патрубки и вакуумные шланги от воздухозаборного патрубка корпуса дроссельной заслонки. Открутите крепежные болты (указаны стрелками), освободите зажимы и снимите патрубок.
3. Открутите крепежные болты и гайки и снимите кожух воздушного фильтра.

Установка

Установка проводится в обратном порядке снятия.







Регулятор температуры поступающего воздуха







Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините вакуумные шланги от регулятора.
2. Снимите воздушный патрубок с корпуса дроссельной заслонки.

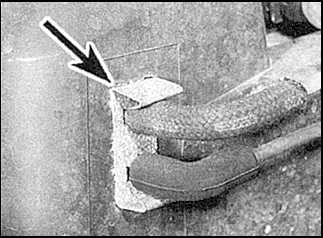

6.1.4 Регулятор температуры поступающего воздуха Ауди A6 3. Снимите крепежную пластинку (указана стрелкой) и снимите регулятор.

Установка

Установка проводится в обратном порядке снятия.











Тросик акселератора





Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините тросик от оси дроссельной заслонки.
2. Снимите оплетку тросика с крепежного кронштейна.
3. Снимите панель отделки под рулевой колонкой.
4. Отсоедините тросик от педали акселератора и снимите тросик.

Установка

Установка проводится в обратном порядке снятия.

Регулировка

МОДЕЛИ С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ



ПОРЯДОК ВЫПОЛНЕНИЯ
Отрегулируйте положение металлического зажима на оплетке тросика, чтобы при полностью выжатой педали акселератора дроссельная заслонка была полностью открыта.

МОДЕЛИ С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ


ПОРЯДОК ВЫПОЛНЕНИЯ

Установите блок, толщиной 9 мм между педалью газа и полом и прижмите педаль к блоку. Отрегулируйте положение оплетки тросика на корпусе дроссельной заслонки так, чтобы дроссельная заслонка была полностью открыта. Проверьте работу выключателя понижения передачи.
