Ауди А6. Отопление и вентиляция двигателя













ПАНЕЛЬ УПРАВЛЕНИЯ

Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите центральную консоль.

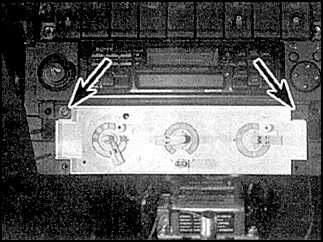

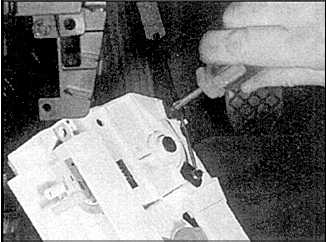

5.1 Элементы системы отопления и вентиляции Ауди A6 2. Открутите крепежные винты (указаны стрелками) и снимите панель.

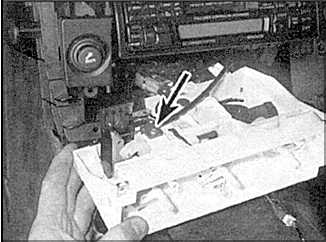

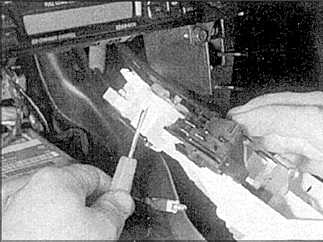

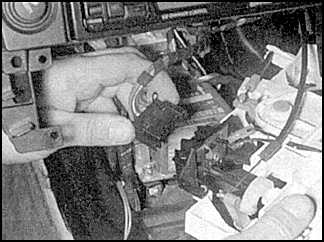

5.1 Элементы системы отопления и вентиляции Ауди A6 3. Снимите панель и отсоедините разъемы подключения.
5.1 Элементы системы отопления и вентиляции Ауди A6
4. Отсоедините тросики управления или открутите крепежные винты и снимите тросики управления. Снимите панель с автомобиля.

Установка


ПОРЯДОК ВЫПОЛНЕНИЯ
5.1 Элементы системы отопления и вентиляции Ауди A6 Установка проводится в обратном порядке снятия. Если какие-либо зажимы были повреждены, закрепите тросики при помощи винтов.

ВЕНТИЛЯТОР ПЕЧКИ

Снятие

Модели с кондиционером


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите кожух.
2. Открутите крепежные винты и снимите воздухозаборный
патрубок.

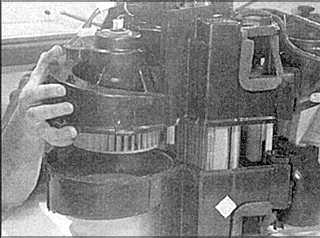

3. Снимите крепежный зажим и снимите вентилятор.

Модели без кондиционера


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите водоотводящую панель перед лобовым стеклом и бумажный
фильтр.
2. Снимите воздухозаборный патрубок с заслонкой.
3. Отсоедините разъем подключения вентилятора.

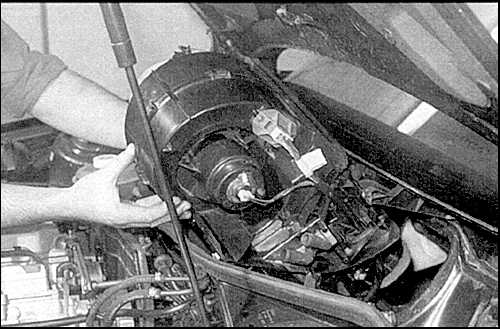

4. Снимите крепежный зажим и снимите вентилятор.

Установка

Установка проводится в обратном порядке снятия.

РЕЗИСТОР ВЕНТИЛЯТОРА ПЕЧКИ

Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ

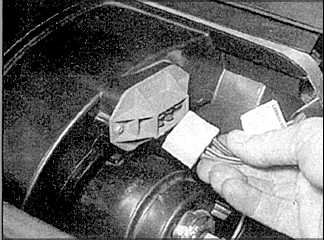

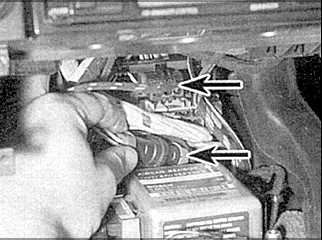

5.1 Элементы системы отопления и вентиляции Ауди A6 1. Отсоедините разъем подключения.

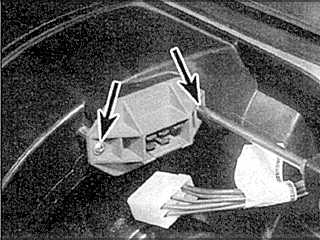

5.1 Элементы системы отопления и вентиляции Ауди A6 2. Открутите крепежные винты (указаны стрелками).
5.1 Элементы системы отопления и вентиляции Ауди A6

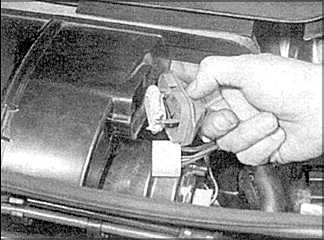

3. Снимите резистор с вентилятора.

Установка

Установка проводится в обратном порядке снятия.

КОЖУХ ПЕЧКИ

Снятие



ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите двигатель стеклоочистителей лобового стекла.
2. Снимите панель регулировки.
3. Снимите бардачок.

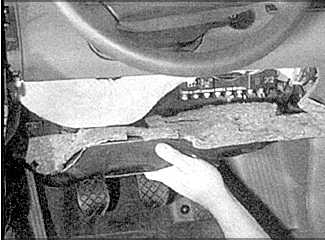

4. Снимите полку снизу приборного щитка.

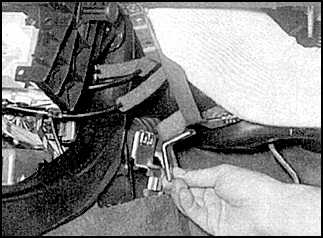

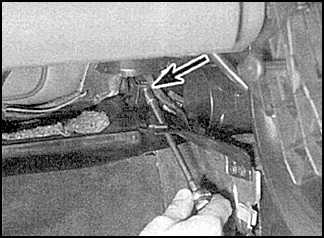

5.1 Элементы системы отопления и вентиляции Ауди A6 5. Открутите крепежные болты и снимите центральный кронштейн.
5.1 Элементы системы отопления и вентиляции Ауди A6 6. Открутите крепежные болты.
5.1 Элементы системы отопления и вентиляции Ауди A6

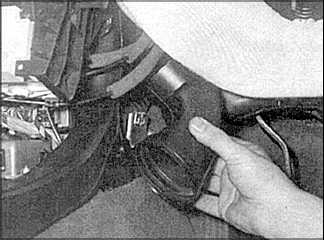

7. Снимите левый и правый воздушные патрубки.
5.1 Элементы системы отопления и вентиляции Ауди A6

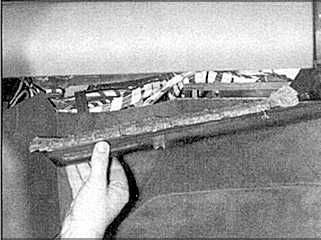

8. Снимите левое и правое колена воздушных патрубков.
5.1 Элементы системы отопления и вентиляции Ауди A6 9. На моделях Audi A6 с дизельным двигателем отсоедините разъемы подключения.

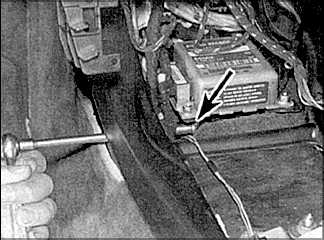

5.1 Элементы системы отопления и вентиляции Ауди A6 10. Открутите крпежный болт и отсоедините провод"массы".

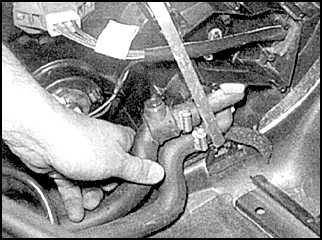

5.1 Элементы системы отопления и вентиляции Ауди A6 11. Ослабьте хомуты, пережмите водяные шланги и отсоедините их от калорифера.

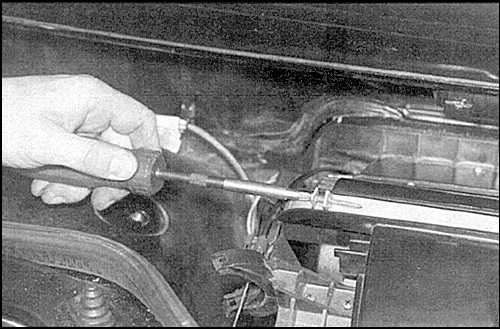

5.1 Элементы системы отопления и вентиляции Ауди A6 12. Открутите крепежный винт и снимите крепежную полоску.
5.1 Элементы системы отопления и вентиляции Ауди A6 13. Снимите печку с автомобиля.

Установка

Установка проводится в обратном порядке снятия.

КАЛОРИФЕР


Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите печку.

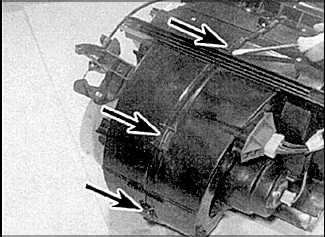

5.1 Элементы системы отопления и вентиляции Ауди A6 2. Снимите крепежные зажимы (стрелки) с левой стороны кожуха и снимите шайбы.

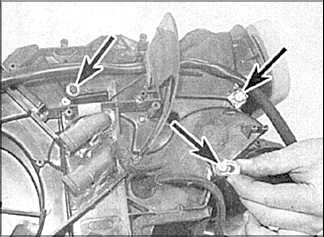

5.1 Элементы системы отопления и вентиляции Ауди A6 3. Освободите крепежные зажимы (стрелки) половинок кожуха.
5.1 Элементы системы отопления и вентиляции Ауди A6

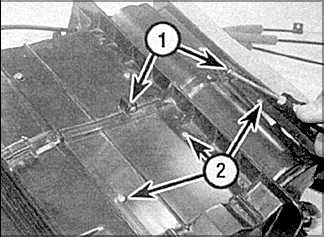

4. Открутите крепежные винты (1) половинок кожуха и крепежные винты верхней пластины (2). Некоторые винты находятся в углублениях.
5.1 Элементы системы отопления и вентиляции Ауди A6

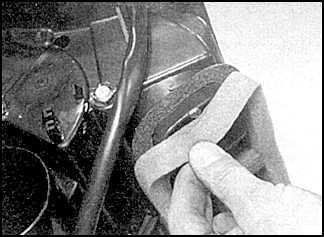

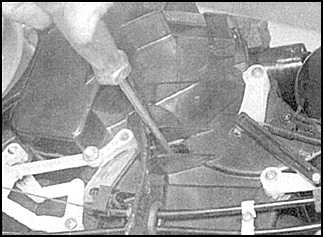

5. Отогните прокладку и снимите половину кожуха.
5.1 Элементы системы отопления и вентиляции Ауди A6

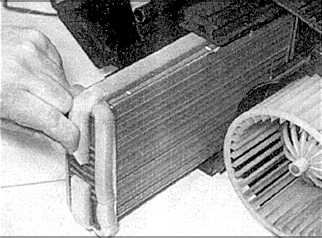

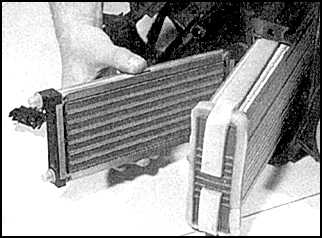

6. Снимите калорифер.

ДОПОЛНИТЕЛЬНЫЙ КАЛОРИФЕР

Модели Audi A6 с дизельным двигателем


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите печку.

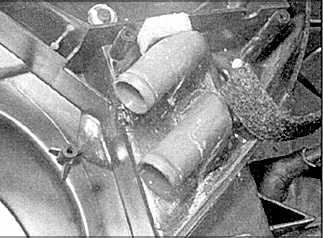

5.1 Элементы системы отопления и вентиляции Ауди A6 2. Снимите калорифер.

Установка


ПОРЯДОК ВЫПОЛНЕНИЯ
5.1 Элементы системы отопления и вентиляции Ауди A6 Установка проводится в обратном порядке снятия. При установке проверьте, чтобы соединение между калорифером и кожухом было обработано герметиком.
