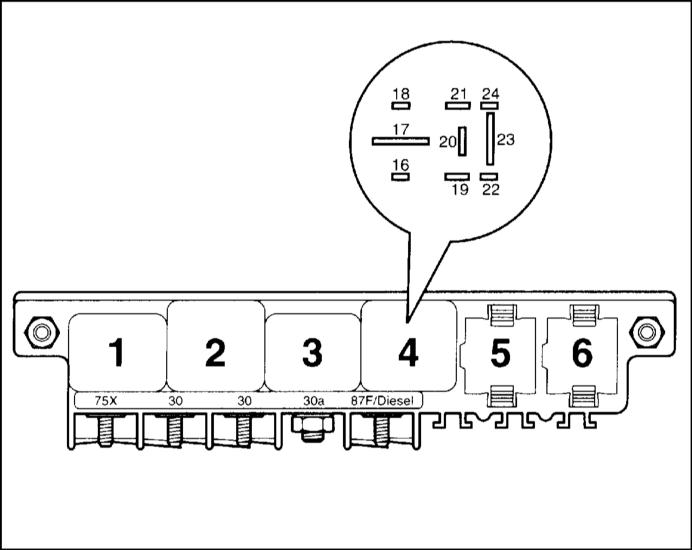

Реле топливного насоса находится в плате реле, место 4, на стороне
водителя под блоком панели приборов. Его необходимо проверить, если
насос не работает.
ПОРЯДОК ВЫПОЛНЕНИЯ

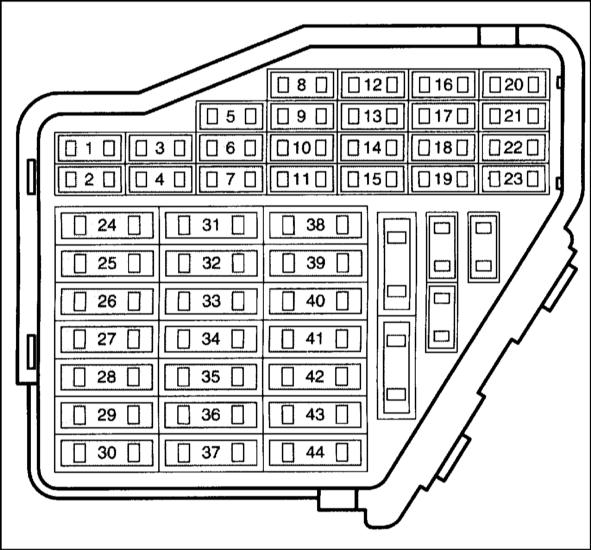

1.Выньте
предохранитель № 28 топливного насоса.
2.Присоедините
диодную контрольную лампу с помощью
вспомогательного провода между массой и одним из
двух контактов предохранителя топливного насоса.
3.Снимите
верхнюю облицовку в районе ног водителя, слева,
при этом обратитесь к подразделуСнятие
и установка кармана со стороны водителя.
4.Включите
стартер. Включение реле топливного насоса должно
быть слышно. Кроме того, должна загореться
диодная контрольная лампа.
5.Если
реле не включается, проверьте напряжение питания
и управление.
6.Если
диодная контрольной лампы не загорается, хотя
включается реле, повторите проверку на другом
контакте предохранителя.
7.Если
диодная контрольная лампа опять не горит,
проверьте провод между контактом 23 у реле,
место 4, и предохранитель топливного насоса. При
наличии обрыва устраните его.
8.Если
питание реле, управление и провода реле в
порядке, замените реле топливного насоса.
– между контактом 19 (плюс замка зажигания) и
массой;
– между контактом 17 (плюс аккумуляторной
батареи) и массой.
Требуемое значение: 12 В (напряжение батареи).
В противном случае проверьте обрыв провода по
электрической схеме и устраните.
Выключите зажигание.
ПРОВЕРКА УПРАВЛЕНИЯ
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Присоедините
диодную контрольную лампу с вспомогательным
проводом между контактом 16 (масса управления от
прибора управления двигателем) и контактом 17
(плюс) цоколя реле.
2.Включите
стартер. При этом светодиод должен загореться. В
противном случае найдите обрыв провода к прибору
управления впрыском и устраните его или замените
прибор управления (работа СТО).
ВНИМАНИЕ
контрольные лампы имеют небольшое потребление
тока. Если стартер не включен, они имеют слабое
свечение и полностью не гаснут.
3.Вставьте
предохранитель топливного насоса.
4.Установите
карман в районе расположения ног, при этом
обратитесь к подразделуСнятие
и установка кармана со стороны водителя.
