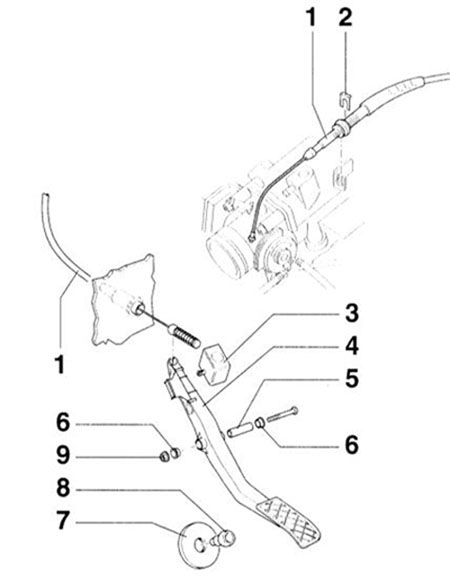

1
привод газа
2 стопор
3 педаль газа
4 дистанционная втулка
5 втулка опоры
6 шайба
7 упорный винт
8 гайка, 20 Н м
Бензиновый двигатель, кроме двигателя APY
ВНИМАНИЕ
с дизельным двигателем и модель AUDI S3 (двигатель APY) не имеют привода
газа. Положение педали тормоза передается системе управления датчиком,
расположенным на педали.
газа очень чувствителен к излому. Поэтому при установке необходимо
соблюдать особую осторожность. Незначительный слом может привести к
выходу привода из строя в процессе движения автомобиля. Приводы, имеющие
повреждения, устанавливать не следует.
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Нажмите
полностью на педаль газа и зажмите ее в этом
положении или попросите сделать это ассистента.
2.Проверьте,
прилегает ли рычаг дроссельной заслонки к упору
полного газа. При необходимости отрегулируйте
привод газа.
РЕГУЛИРОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ

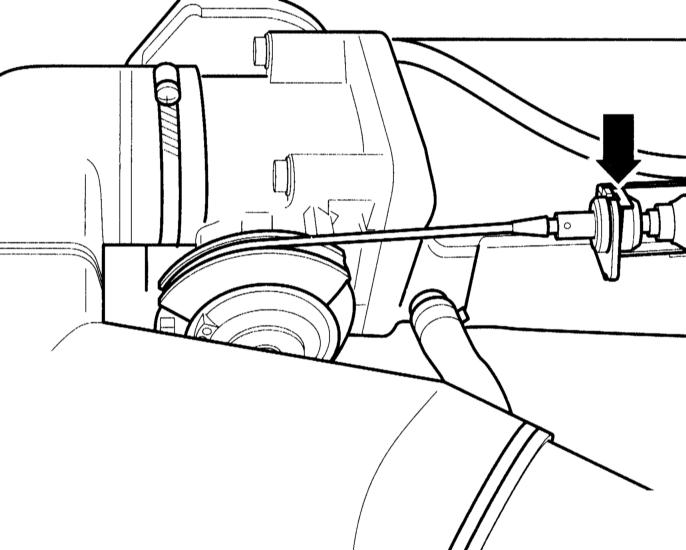

1.Выньте
фиксатор (стрелка на иллюстрации).
2.Выньте
привод у опоры так, чтобы рычаг дроссельной
заслонки прилегал к упору полного газа. В этом
положении вставьте фиксатор.
3.Дополнительно
для автомобиля с АТ:Отпустите
педаль газа и снова медленно переместите в
направление полного газа. На некотором
расстоянии до упора полного газа выключатель
кик-даун должен отчетливо
