Ауди А3. Снятие и установка корпуса воздушного фильтра
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ |
|

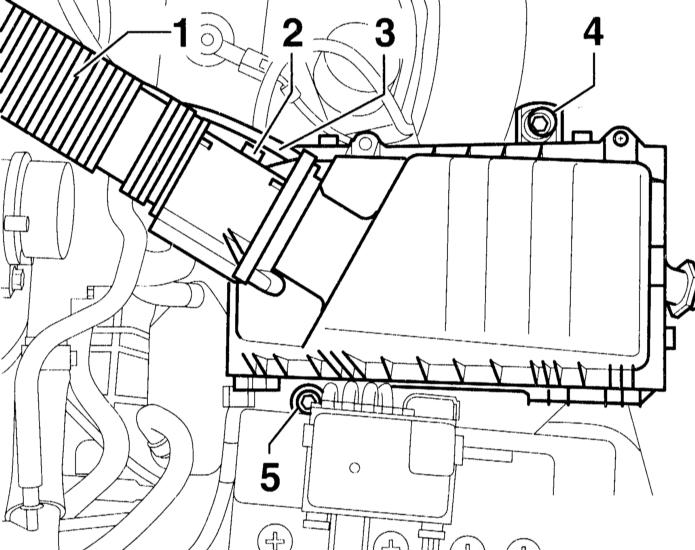

1. Отсоедините
от измерителя массы воздуха шланг подачи воздуха
–1– и штекер –2–. |
2. Выверните
болты –4– и –5– и выньте в комплекте корпус
воздушного фильтра. |
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ |
Установка производится в последовательности,
обратной снятию. Трубопровод возврата –3–
отведите вниз. |
|
Подключение дистанционного управления топливным насосом для проведения
проверок

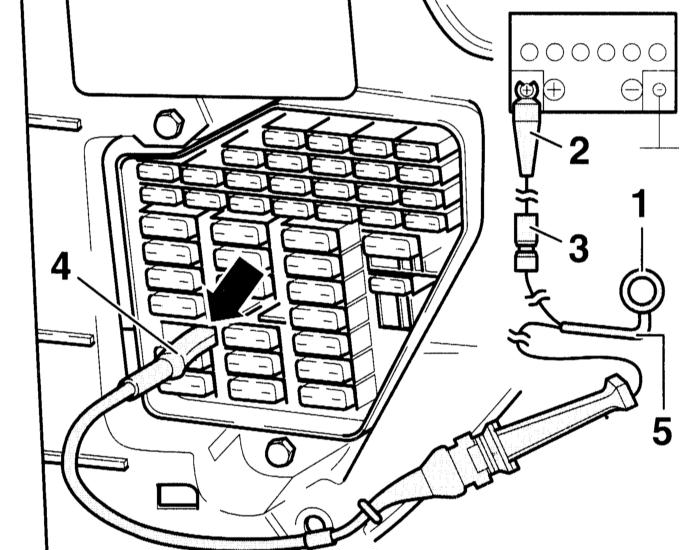

Подключение дистанционного управления топливным насосом для проведения
проверок и необходимые аксессуары
1
- нажимной контактный выключатель
2 - зажим „крокодил“ (размера, соответствующего полюсу
аккумуляторной батареи)
3 - встроенный в провод предохранитель: корпус и
предохранитель на 8 А |
4 - плоский штекер, который может быть установлен вместо
предохранителя топливного насоса
5 - одножильный кабель сечением 1.5 мм2 и длиной 5 м |
Бензиновые двигатели
Дистанционное управление необходимо в тех случаях, когда электрический
топливный насос должен подавать топливо при выключенном двигателе.
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Выньте
предохранитель № 28 топливного насоса в блоке
предохранителей (пятый предохранитель сверху,
при этом обратитесь к иллюстрации). |
2. Вставьте
дистанционное управление с плоским штекером в
контакты предохранителя в блоке предохранителей. |
3. Присоедините
дистанционное управление с помощью контакта
„крокодил“ к положительному полюсу (+)
аккумуляторной батареи. |
4. Если
включается нажимной выключатель дистанционного
выключателя, топливный насос должен качать
топливо, что должно быть слышно. |
|
