10.2. Проверка системы предпускового подогрева дизельных двигателей
Условия проверки
Напряжение бортовой
сети автомобиля должно быть не ниже 11,5 В.
Система управления
двигателем должна быть исправна.
Предохранители в
цепи подачи напряжения к свечам накаливания должны быть
исправны.
Проверка
Выключите
зажигание.
Отсоедините
электрический разъем от датчика температуры охлаждающей
жидкости. В этом состоянии система управления двигателем
считает, что двигатель холодный, и при включении зажигания будет
происходить его предварительный прогрев.
Отсоедините
электрические разъемы проводов от свечей накаливания.
Подсоедините
вольтметр положительным выводом к проводу от свечей накаливания,
отрицательным выводом к «массе». Включите зажигание и убедитесь,
что напряжение к свечам подается в соответствующий отрезок
времени.
При температуре
воздуха 20 °С временные интервалы подачи напряжения к свечам
накаливания (контрольная лампа горит) должны составлять 5 с.
Время горения контрольной лампы увеличивается при более низкой
температуре и уменьшается при ее повышении. Если напряжение
подается к свечам накаливания, значит, реле и электропроводка
исправны.
Проверка свечей накаливания

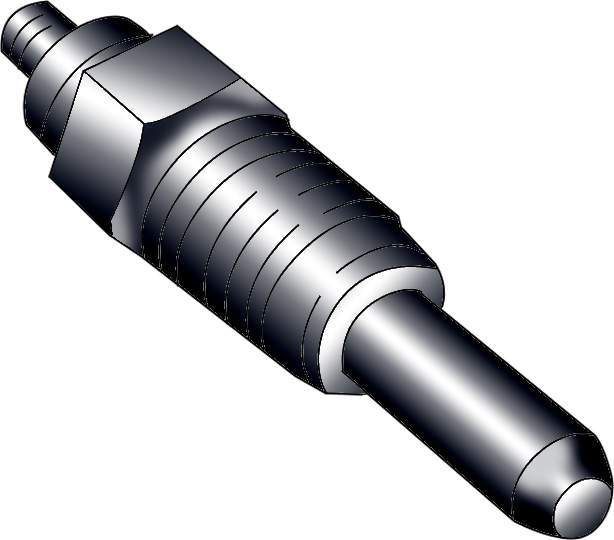

Проверьте каждую
свечу накаливания (рис.
5.2–1) на
наличие механических повреждений. Обожженные или разрушенные
кончики свечи накаливания свидетельствуют о плохом распылении
топлива форсункой. В этом случае необходимо проверить форсунки и
при необходимости заменить.
Если на свечах
накаливания нет механических повреждений, проверьте их
электрическое сопротивление, которое должно быть меньше 1 Ом.
Работоспособность
свечей накаливания можно проверить, подавая на них напряжение 12
В. При этом они должны нагреваться равномерно за требуемый
интервал времени. При этом необходимо соблюдать
предосторожности:
1. Держать свечу
накаливания специальным зажимом или плоскогубцами.
2. Электрическая
цепь питания свечи накаливания должна иметь плавкий
предохранитель.
3. После проверки
свеча накаливания должна охлаждаться в течение нескольких минут.
Исправная свеча
накаливания нагревается до покраснения нижней части электрода в
течение 5 с. При более длительном нагреве или нагреве не в
нижней, а в средней части свеча неисправна и подлежит замене.
