Снятие и установка электродвигателя привода вентиляционной заслонки - Ауди A4 2000+ г.в.







Снятие и установка электродвигателя привода вентиляционной заслонки

Вентиляционные заслонки приводятся в движение электродвигателем. Все электродвигатели крепятся одинаково на коробке отопителя/кондиционера. Для доступа к месту установки необходимо снимать различные крышки. Для облегчения ориентирования электродвигатели окрашены в различные цвета.

border=

После установки электродвигатели необходимо согласовать с блоком управления. На СТО для этой цели имеется специальный диагностический прибор.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
  1. Снимите вещевой ящик, обратитесь к Разделу Снятие и установка вещевого ящика.

Электродвигатель привода заслонки обогрева стекол

 ПОРЯДОК ВЫПОЛНЕНИЯ

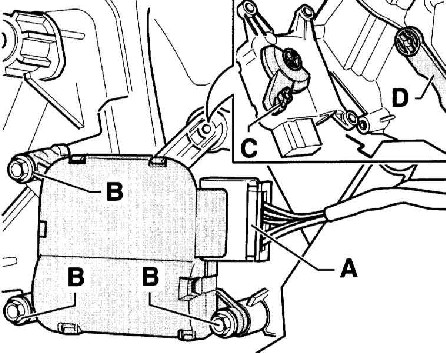

  1. Рассоедините разъём (А) и выверните винты (В).
 4.2.3 Снятие и установка электродвигателя привода вентиляционной заслонки Audi A4
  1. Отсоедините электродвигатель от держателя (С).
  1. Отсоедините рычаг (D) электродвигателя от соединительной штанги.

Электродвигатель привода правой заслонки регулировки температуры воздуха

 ПОРЯДОК ВЫПОЛНЕНИЯ

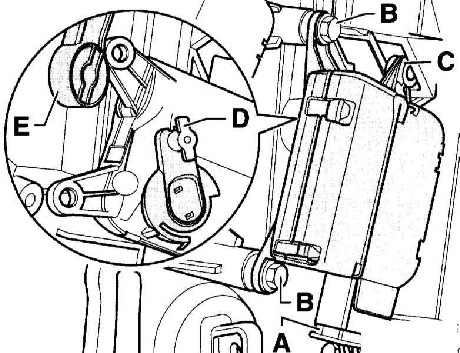

  1. Рассоедините разъём (А) и выверните винт (В).
 4.2.3 Снятие и установка электродвигателя привода вентиляционной заслонки Audi A4
  1. Отсоедините рычаг (С) электродвигателя от соединительной штанги (D) и снимите электродвигатель.

Электродвигатель привода центральной заслонки

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите карман со стороны водителя, обратитесь к Разделу Снятие и установка кармана со стороны водителя.
 4.2.3 Снятие и установка электродвигателя привода вентиляционной заслонки Audi A4

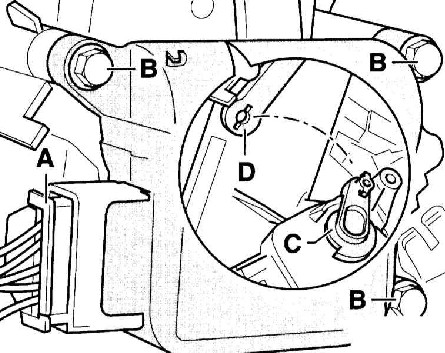

  1. Рассоедините разъём (А), выверните винт (В) и снимите электродвигатель.

Электродвигатель привода левой заслонки регулировки температуры воздуха

 ПОРЯДОК ВЫПОЛНЕНИЯ

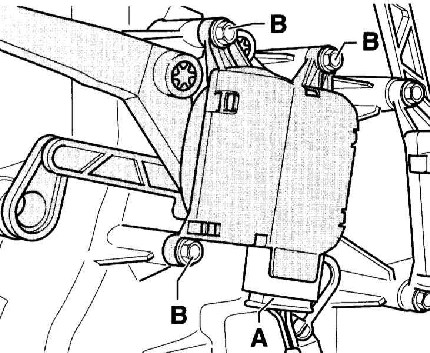

  1. Рассоедините разъём (А) и выверните винты (В).
 4.2.3 Снятие и установка электродвигателя привода вентиляционной заслонки Audi A4
  1. Отсоедините рычаг (С) электродвигателя от соединительной штанги (D) и снимите электродвигатель.

Проверка электродвигателя

Для проверки электродвигателя необходимо изготовить специальный кабель.

 ПОРЯДОК ВЫПОЛНЕНИЯ

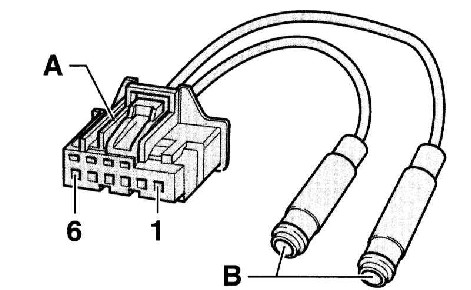

  1. Используйте штекер (А) AUDI 8D0 972 706. К контактам (5) и (6) присоедините провода сечением 0.25 мм2 . К другим концам проводов присоедините обычные штекеры-крокодилы (В).
 4.2.3 Снятие и установка электродвигателя привода вентиляционной заслонки Audi A4
  1. Штекер присоедините к электродвигателю, а штекер-крокодил к источнику постоянного тока напряжением 12 В. Электродвигатель должен переместиться до упора. При перемене полярности должно измениться направление вращения.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

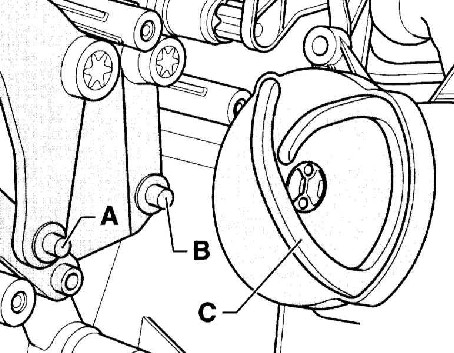

  1. Установите электродвигатель так, чтобы цапфы (А) и (С) вошли в паз кулачковой шайбы (С).
 4.2.3 Снятие и установка электродвигателя привода вентиляционной заслонки Audi A4
border=

На сопроводительной иллюстрации показан электродвигатель привода центральной заслонки.
  1. Жгут проводов проложите так, чтобы он не соприкасался с движущимися частями, например, рычагом электродвигателя.
  1. Дальнейшая установка выполняется в последовательности, обратной снятию.
  1. Присоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
  1. Проведите основную настройку с помощью диагностического прибора. Считайте информацию из памяти неисправностей и затем сотрите её (работа СТО).
