- Слейте
охлаждающую жидкость, обратитесь к Разделу Замена
охлаждающей жидкости.
- Снимите
передний бампер, обратитесь к Разделу Снятие
и установка переднего бампера.
|
-

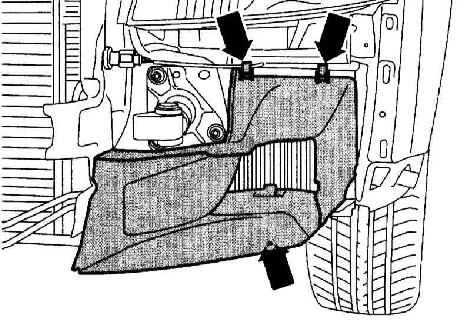

Дизельный двигатель 1.9 л: Снимите
воздуховод перед охладителем наддуваемого
воздуха.
|
 |
-
Отсоедините воздуховоды слева и справа от
радиатора (стрелки на сопроводительной
иллюстрации).
|
 |
-

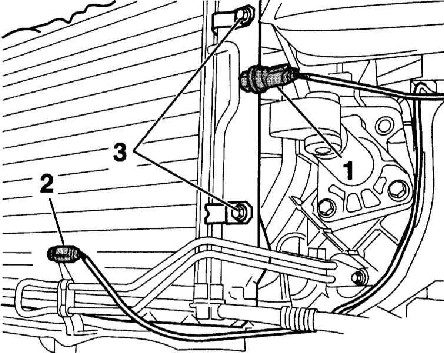

Рассоедините разъём (1) реле давления
кондиционера.
|
 |
-
Рассоедините разъём (2) датчика наружной
температуры. (3) - болты крепления
конденсатора.
- Отведите в
сторону два электрических провода.
|
-

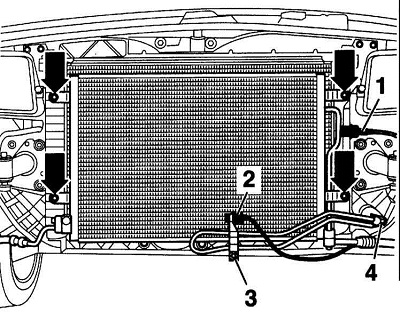

Двигатели 2.0, 3.0 л (ALT, AWA, ASN): Отсоедините
змеевик гидравлической жидкости
гидроусилителя (3) и (4). (1) – штекер
датчика низкого давления; (2) – штекер
датчика наружной температуры.
|
 |
 |
Не вскрывайте контур охлаждения
кондиционера. Опасность несчастного
случая! |
|
-

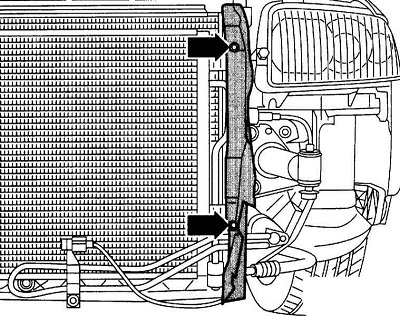

Отсоедините конденсатор от радиатора
(стрелки).
|
 |
Для исключения повреждений
конденсатора, а также
шлангов/трубопроводов охлаждающей
жидкости следите за тем, чтобы
провода и шланги не скручивались, не
сминались и не сгибались. |
|
- Наклоните
осторожно конденсатор вниз и положите его.
-
Двигатели 2.4, 3.0 л: снимите
левую верхнюю крышку двигателя.
|
-

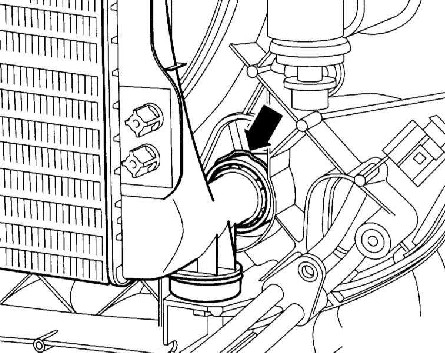

Отсоедините шланг от радиатора, для чего
снимите стопорную скобу у присоединительного
фланца (стрелка на сопроводительной
иллюстрации).
|
 |
-
Модели
с АТ: Отсоедините
внизу и вверху от радиатора трубопроводы
жидкости для АТ и закройте их.
|
-

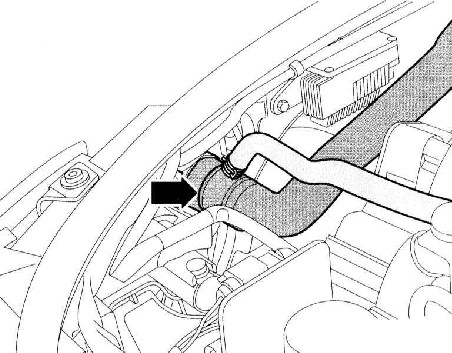

Отсоедините шланг охлаждающей жидкости
вверху радиатора, для чего освободите
стопорную скобу у присоединительного фланца
(стрелка на сопроводительной иллюстрации).
|
 |

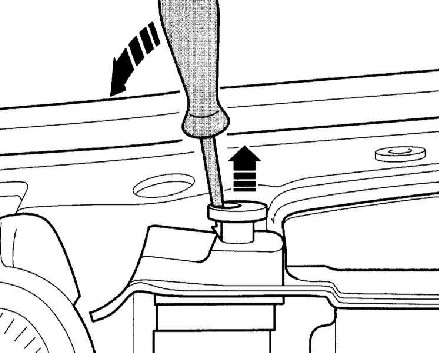

- Освободите
верхние зажимы радиатора и выньте наверх.
|
 |
- Наклоните
радиатор вперед и выньте из резиновых опор в
сборе с кольцом вентилятора и вентилятором.
|
