Снятие и установка электродвигателя привода вентилятора отопителя и кондиционера - Ауди A4 2000+ г.в.









Снятие и установка электродвигателя привода вентилятора отопителя и кондиционера



border=

Блок управления вентилятора свежего воздуха установлен на электродвигателе и может сниматься и заменяться только совместно с электродвигателем.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
  1. Снимите вещевой ящик, обратитесь к Разделу Снятие и установка вещевого ящика.

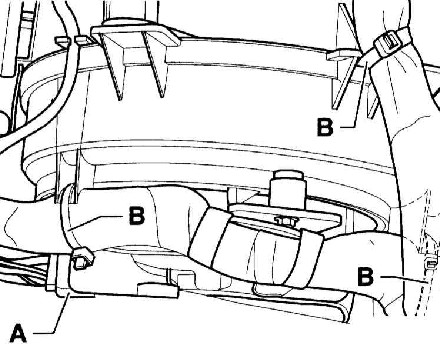

  1. Рассоедините разъём (А).
 4.2.5 Снятие и установка электродвигателя привода вентилятора отопителя и кондиционера Audi A4
  1. Освободите соединитель кабеля (В).
  2. Снимите облицовку на стойке А, обратитесь к Разделу Снятие и установка облицовки стойки А.
  3. Осторожно откиньте коврик в районе расположения ног.
  1. Отведите в сторону шумозащитный мат и выверните винт (С).
 4.2.5 Снятие и установка электродвигателя привода вентилятора отопителя и кондиционера Audi A4
  1. Отведите в сторону шумозащитный мат и выньте из отопителя вентилятор (D) со встроенным блоком управления.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установка выполняется в последовательности, обратной снятию.
  2. При установке обратите внимание на правильное положение вентилятора в отопителе.
  3. Зафиксируйте кабель соединителем.
