4.2.2 Снятие и установка воздушных сопел Audi A4

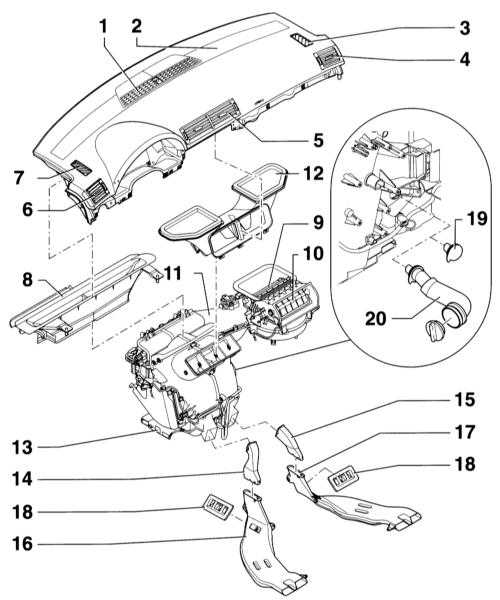

1 — Сопло обогрева ветрового стекла
2 — Панель приборов
3 — Сопло обогрева бокового стекла переднего пассажира
4 — Воздушное сопло со стороны переднего пассажира
5 — Воздушное сопло центральное
6 — Воздушное сопло со стороны водителя
7 — Сопло обогрева бокового стекла со стороны водителя
8 — Промежуточный элемент/канал обогрева стекол
9 — Всасывание свежего воздуха через фильтры грубой и тонкой очистки, установленный в водосборном отсеке
10 — Всасывание циркуляционного воздуха под вещевым ящиком из района расположения ног переднего пассажира
11 — Кондиционер

12 — Центральный воздухопровод
13 — Переднее сопло района расположения
14 — Промежуточный элемент воздуховода
15 — Промежуточный элемент воздуховода
16 — Воздуховод заднего сопла района расположения ног, сторона водителя
17 — Воздуховод заднего сопла района расположения ног, сторона переднего пассажира
18 — Накладка с отверстиями
19 — Пробка. Только для автомобилей без холодильника вещевого ящика
20 — Воздуховод вещевого ящика. Только для автомобилей с холодильником вещевого ящика
Указание: Вентиляция салона происходит посредством двух вентиляционных рамок, расположенных в багажнике слева и справа в районе бампера .

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

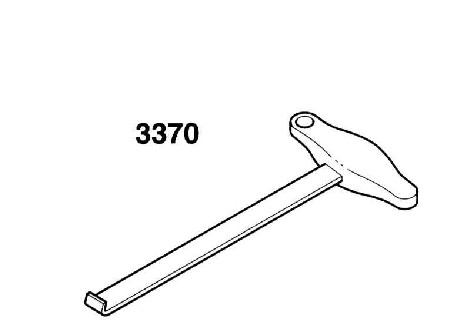

Для снятия воздушных сопел необходим вытяжной крюк, например, 3370 или HAZET 2520-1.

Зацепите крюк сзади за корпус, чтобы не повредить воздушное сопло.

Центральное воздушное сопло

ПОРЯДОК ВЫПОЛНЕНИЯ

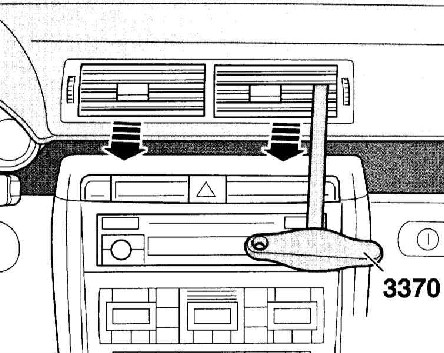

Вставьте вытяжной крюк AUDI 3370 в центральное воздушное сопло и осторожно вытяните сопло попеременнослева и справа назад из панели приборов.

Боковое воздушное сопло

ПОРЯДОК ВЫПОЛНЕНИЯ

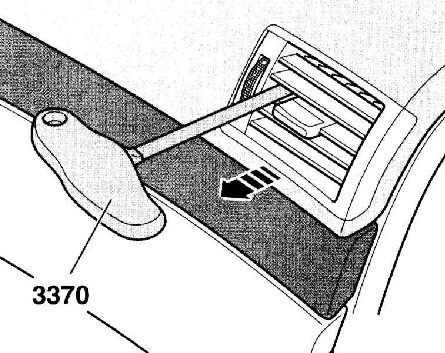

Вставьте вытяжной крюк AUDI 3370 в боковое воздушное сопло и осторожно вытяните его назад из панели приборов.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Вставьте воздушное сопло в панель приборов и зафиксируйте.
