12.4.17 Снятие и установка реле-прерывателя указателей поворота Audi 100







12.1.5.17. СНЯТИЕ И УСТАНОВКА РЕЛЕ-ПРЕРЫВАТЕЛЯ УКАЗАТЕЛЕЙ ПОВОРОТА

ОБЩИЕ СВЕДЕНИЯ

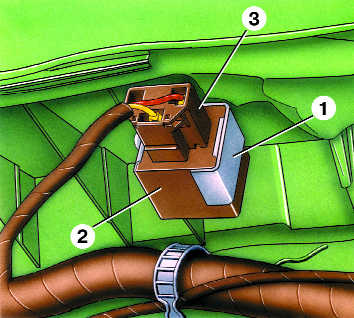

Реле-прерыватель указателей поворотов


1 – держатель реле;

2 – реле прерыватель;


3 – соединительная колодка

Снятие и установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять комбинацию приборов (см. подраздел 12.1.5.15).
2. Отсоединить от реле колодки с проводами. Вынуть реле из гнезда. На моделях выпуска с января 1988 г. необходимо предварительно отогнуть держатель.
3. Установить реле-прерыватель в обратном порядке.
