12.4.16 Проверка стабилизатора напряжения Audi 100







12.1.5.16. ПРОВЕРКА СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ

ОБЩИЕ СВЕДЕНИЯ

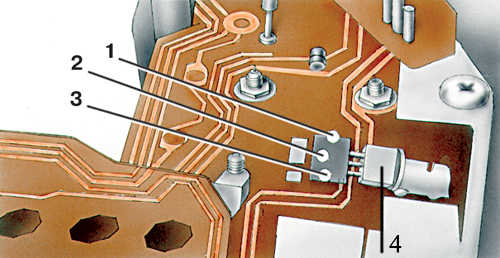

Маркировка клемм стабилизатора напряжения комбинации приборов


1 – «вход» +12 В;

2 – «масса»;

3 – «выход» +10 В;

4 – стабилизатор напряжения


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выдвинуть на себя комбинацию приборов, отсоединив только трос привода спидометра и вакуумную трубку (колодки с проводами не отсоединять) (см. подраздел 12.1.5.15 и подраздел 12.1.5.15).
2. Подсоединить провод к «минусовой» клемме аккумуляторной батареи.
3. Подключить вольтметр к контактам «входа» и «массы» стабилизатора напряжения с обратной стороны комбинации приборов.
4. Включить зажигание и проверить напряжение. Оно должно быть равно напряжению аккумуляторной батареи. Если измеренное напряжение значительно ниже напряжения батареи, в цепи питания стабилизатора есть обрыв.
5. Подключить вольтметр к контактам «выхода» и «массы», включить зажигание и проверить напряжение. Оно должно быть 9,75–10,25 В. Если измеренное напряжение отличается от указанного, это означает, что стабилизатор напряжения неисправен и его необходимо заменить.
6. Установить комбинацию приборов в обратном порядке.
