12.4.9 Замена ламп заднего фонаря на крыле Audi 100





12.1.5.9. ЗАМЕНА ЛАМП ЗАДНЕГО ФОНАРЯ НА КРЫЛЕ

ОБЩИЕ СВЕДЕНИЯ

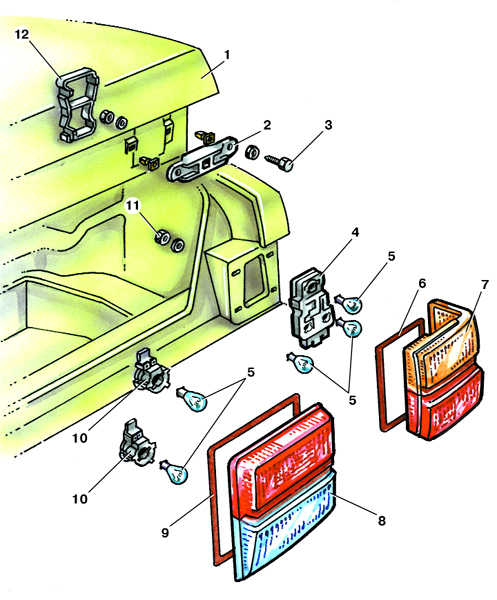

Задние фонари



1 – крышка багажника;
2 – держатель фонаря;
3 – болт;
4 – держатель патронов;
5 – лампа;
6 – прокладка фонаря на крыле;
7 – рассеиватель фонаря на крыле;
8 – рассеиватель на крышке багажника;
9 – прокладка фонаря на крышке багажника;
10 – патрон лампы;
11 – гайка;
12 – крышка фонаря

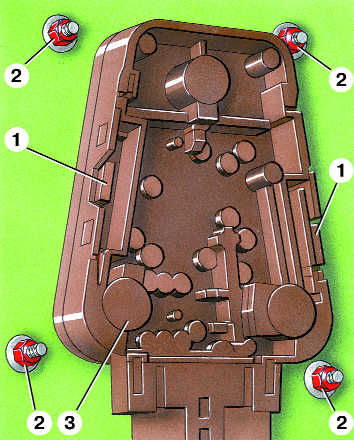

Крепление заднего фонаря на крыле


1 – пластмассовые зажимы;

2 – гайки крепления фонаря;

3 – держатель патронов

Замена


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Открыть крышку багажника.
3. Сжать пластмассовые зажимы, расположенные по бокам держателя патронов, и вынуть держатель патронов с лампами.
4. Заменить перегоревшую лампу.
5. Вставить на место держатель патронов и зафиксировать его, защелкнув пластмассовые зажимы.
6. Если нужно снять рассеиватель фонаря, снять держатель и отвернуть четыре гайки.
