12.4.15 Снятие и установка комбинации приборов Audi 100







12.1.5.15. СНЯТИЕ И УСТАНОВКА КОМБИНАЦИИ ПРИБОРОВ

ОБЩИЕ СВЕДЕНИЯ

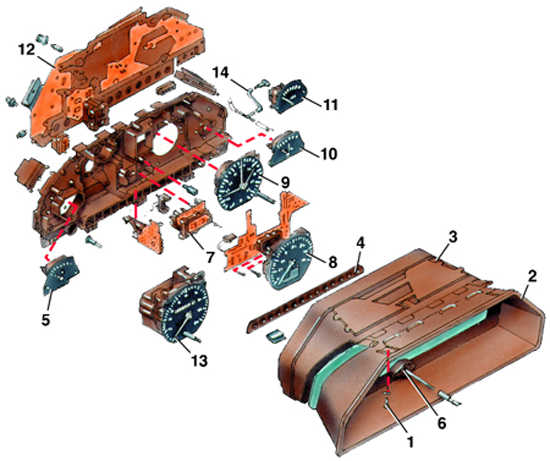

Комбинация приборов




1 – винт;
2 – козырек;
3 – корпус комбинации приборов;
4 – держатель рассеивателей контрольных ламп;
5 – указатель уровня топлива;
6 – выключатель освещения приборов;
7 – электронные часы;

8 – тахометр;
9 – стрелочные часы;
10 – указатель температуры охлаждающей жидкости;
11 – эконометр;
12 – печатная плата;
13 – спидометр;
14 – вакуумная трубка эконометра

Снятие и установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Снять рулевое колесо (см. подраздел 9.2) и подрулевые переключатели.
Модели выпуска до января 1988 г.
3. Вывернуть два винта крепления комбинации приборов.
4. Выдвинуть на себя комбинацию приборов и отсоединить трос привода спидометра от спидометра. Если трос неудобно отсоединять от спидометра, предварительно отсоедините его от коробки передач.
5. Отсоединить колодки с проводами от разъемов на комбинации приборов.
6. Отсоединить вакуумную трубку от эконометра.
7. Снять комбинацию приборов.
8. Установить комбинацию приборов в обратном порядке.
Модели выпуска с января 1988 г.

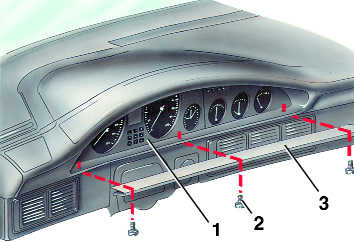

 Снятие и установка комбинации приборов Audi 100 9. Ослабить затяжку трех винтов (2) крепления и снять декоративную накладку (3) комбинации приборов (1), выдвинув ее на себя.

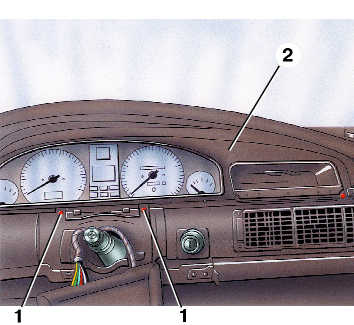

 Снятие и установка комбинации приборов Audi 100 10. Вывернуть винты (1) крепления комбинации приборов (2).
11. Выдвинуть на себя комбинацию приборов и отсоединить трос привода спидометра от спидометра. Если трос неудобно отсоединять от спидометра, так как комбинация приборов недостаточно выходит из панели приборов, отсоедините трос привода спидометра от коробки передач.
12. Отсоединить колодки с проводами от разъемов на комбинации приборов.
13. Снять комбинацию приборов.
14. Установить комбинацию приборов в обратном порядке.
