Устройство некоторых образцов водолазных колоколов

Несмотря на наличие у всех водолазных колоколов многих сходных устройств и сходность самой их конструкции, они могут отличаться друг от друга, что объясняется стремлением фирм-изго-товителей как-то улучшить качество выпускаемых колоколов.

Водолазные колокола модели ТК-200 фирмы «Дрегер»

Водолазные колокола модели ТК-200 фирмы «Дрегер» (ФРГ) предназначены для обеспечения водолазных спусков на глубины до 200 м, имея внутреннее и внешнее рабочее давление 1,96 МПа (20 кгс/см2) [10].

Фирма выпускает четыре образца колоколов этой модели, отличающихся системой газоснабжения, устройством для спуска и наличием выходных люков.

Образец I имеет один нижний входной люк и рассчитан на газоснабжение по шлангам с поверхности. Спуск и подъем колокола производится на двух канатах (биффилярный подвес), что исключает вращение колокола при его использовании.

Образец II отличается от образца I тем, что его газоснабжение осуществляют из восьми 50-литровых баллонов, укрепленных снаружи корпуса колокола.

Образец III (рис. 7.3) спускают на одном тросе с использованием двух направляющих тросов. Он имеет два входных люка — внизу и сбоку корпуса, газоснабжение осуществляют так же, как и образца II.

Образец IV спускают на биффилярном подвесе. Он имеет два входных люка и рассчитан на газоснабжение с поверхности.

У всех образцов одинаковые внутренние размеры: диаметр 1500 мм и высота 2000 мм. Все они рассчитаны на размещение трех водолазов. Масса колоколов I и IV образцов 4,5 т, а II и III образцов 5,2 т.

Описываемые колокола имеют одинаковое внутреннее устройство, снабжены 4 иллюминаторами и внутренними светильниками. Рассчитаны они на спуски водолазов в шланговом снаряжении типа FFG III фирмы «Дрегер», и для этого имеют внутри два поста со шлангами, обеспечивающих выход из колокола одновременно двух водолазов.

В колоколах установлены громкоговорящие телефоны, глубиномеры и арматура подачи газовых смесей с поверхности.

В колоколах можно устанавливать автономные поглотители углекислого газа и баллоны с автоматической подачей кислорода, что делает их автономными в отношении газоснабжения.

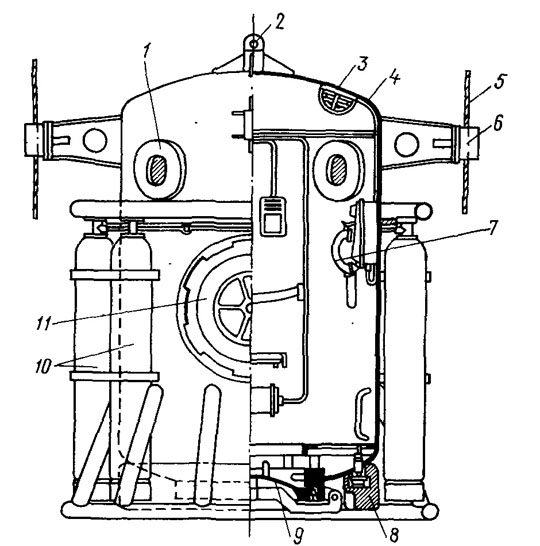

Рис. 7.3. Водолазный колокол модели ТК 200/III фирмы «Дрегер»:
1 — иллюминатор; 2 — подъемный рым; 3 — светильник; 4 — корпус колокола; 5 — направляющий трос; 6 — направляющая; 7 — телефон; 5 — балласт; 9 — нижний люк; 10 — газовые баллоны; 11 — боковой люк.
