Водолазный колокол компании «Тейлор» (США)

Устройство некоторых образцов водолазных колоколов

Водолазный колокол компании «Тейлор» (США)

Водолазный колокол компании «Тейлор» (США) рассчитан на спуски водолазов в шланговом снаряжении и разработан в двух вариантах: с нахождением системы газоснабжения на поверхности и с ее размещением в самом колоколе.

Рекламируемое компанией преимущество второго варианта спорно, так как требует выполнения всех манипуляций по контролю и обеспечению газоснабжения обеспечивающим водолазам, находящимся под давлением и в стесненной обстановке. Выполнение таких манипуляций оператором, находящимся на судне в нормальных условиях, несомненно, более просто и надежно. Кроме того, при первом варианте вместо одного шланга для подачи в колокол газовой смеси он связан с поверхностью тремя шлангами, что усложняет спуск колокола.

Размещение системы газоснабжения в самом колоколе ограничивает запас газовых смесей в баллонах, который может быть недостаточным для обеспечения дыхания водолазов в аварийных ситуациях.

Колокол по обоим вариантам имеет одинаковый цилиндрический корпус с нижним расположением выходного люка, рассчитанный на двух водолазов, один из которых в снаряжении ведет работу под водой по выходе из колокола, а второй, без снаряжения, находится в колоколе, обеспечивая работу первого.

Вариант колокола с собственной системой газораспределения (рис. 7.4) имеет две замкнутые ветви циркуляции газа: первая обеспечивает внутреннее пространство колокола, а вторая — работающего в воде водолаза.

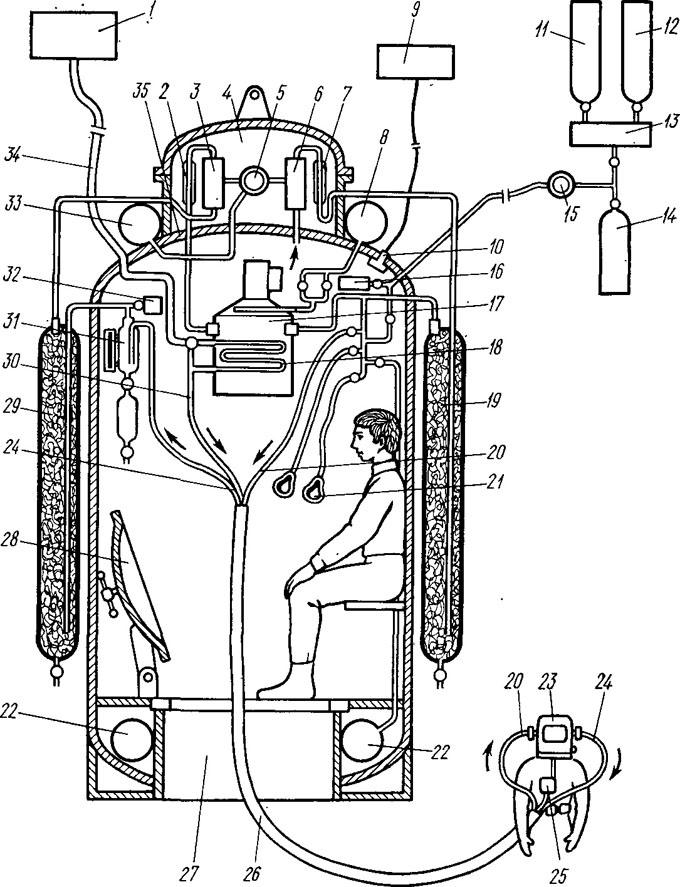

Рис. 7.4. Схема устройства водолазного колокола компании «Тейлор»;
1— источник горячей воды на поверхности; 2 и 7— глушители; 3 — всасывающий поршневой насос; 4 — отсек вспомогательных механизмов; 5 — основной двигатель; 6 — нагнетающий поршневой насос; 5 — баллон с кислородом; 9 — прибор управляющий подачей кислорода; 10— кислородный датчик; —гелиевый баллон; 12 — кислородный баллон; 13 — смеситель; 14 — баллон с готовой газовой смесью; 15 — редуктор; 16 — глушитель; 17 — аппарат поглощения углекислоты; 18 — обогревательный змеевик (расположен за аппаратом поглощения); 19 — нагнетательный ресивер; 20 — шланг подачи газа водолазу; 21 — аварийные маски; 22 — запасные баллоны газовой смеси; 23 — водолазный шлем; 24 — отсасывающий шланг; 25 — приемник горячей воды; 26 — комбинированный шланг; 27 — выходная шахта; 28 — люк; 29 — всасывающий ресивер; 30 — шланг подачи воды водолазу; 31 — отстойник; 32 — контрольный прибор; 33— баллон с гелием; 34 — шланг подачи горячей воды; 35 — корпус колокола.

Находящаяся во внутреннем пространстве газовая смесь для очистки засасывается поршневым насосом 6, через глушитель 7 нагнетается в нагнетательный ресивер 19, где очищается от влаги. Из ресивера смесь поступает в аппарат 17 поглощения углекислого газа, из которого всасывается насосом 3 и через приемный ресивер 29 и отстойник 31 снова поступает в колокол.

При циркуляции смеси по описанной схеме она обогащается кислородом из баллона 8. При необходимости увеличения общего количества смеси в колоколе (например, при увеличении в нем давления) она подается в систему колокола с поверхности из баллона 14 через редуктор 15 или из гелиевого 11 и кислородного 12 баллонов через смеситель 13.

Кроме того, колокол имеет запасные баллоны 22 с готовыми газовыми смесями, которые могут подаваться в систему циркуляции.

Дыхание водолаза, работающего в воде вне колокола, обеспечивается подачей по шлангу 20 в шлем 23 водолазного снаряжения. Смесь к шлему подается под давлением, несколько превышающим давление окружающей среды, и ее поступление на дыхание регулируется самим водолазом. Смесь из подшлем-ного пространства поступает по шлангу 24 в систему общей циркуляции колокола.

Наиболее важно в циркуляции газовой смеси поддержание нужного парциального давления кислорода, которое при больших давлениях лежит в очень узких пределах. Для контроля содержания кислорода в газовой смеси служит датчик 10, соединенный с прибором, управляющим подачей кислорода. Этот прибор управляет электромагнитными клапанами баллона 8.

Кроме рассмотренных систем циркуляции газовых смесей колокол имеет систему водяного обогрева. Горячая вода подается в колокол из источника 1, установленного на поверхности, по шлангу 34. В колоколе вода с помощью змеевика 18 обогревает его внутреннее пространство и по шлангу 30 подается к приемнику 25 водолазного снаряжения. Отработанная горячая вода из снаряжения сливается в окружающую среду. Обогрев водолаза регулируется по его указаниям изменением открытия крана, через который вода поступает в приемник.

Для дыхания водолазов в аварийных случаях при отказе системы циркуляции газовой смеси водолазы используют аварийные маски 21, к которым газовая смесь поступает с поверхности или из запасных баллонов.

Вариант колокола с нахождением системы газоснабжения на поверхности имеет внутри только магистрали, вентили и приборы для обеспечения дыхания работающего в воде водолаза и использования аварийных масок, а также для регулирования подачи горячей воды. Все остальные устройства и приспособления, установленные на ранее описанном варианте колокола, вынесены на поверхность и установлены на обеспечивающем судне.
