ПОДВОДНЫЕ ВОДОЛАЗНЫЕ ИНСТРУМЕНТЫ





Подводная компрессорная установка фирмы «Холман Бразерс»





 Разработанная английской фирмой «Холман Бразерс» подводная установка рассчитана на работу на глубинах до 200 м, для чего ее размещают на грунте в непосредственной близости от места работ.



Установка (рис. 6.1) помещена в камере, заполняемой сжатым азотом при давлении около 1,96 МПа (20 кгс/см2). Внутри камеры расположен компрессор и приводящий его в движение через редуктор электродвигатель, который может получать питание от аккумуляторной батареи или по кабелю с поверхности.

Компрессор забирает азот из камеры и нагнетает в ресивер, повышая его давление до 2,55—2,65 МПа (26—27 кгс/см2) — рабочего давления пневматического инструмента. Из ресивера сжатый газ по шлангу подачи поступает в пневматическую машинку подводного инструмента, перепад давления в которой составляет 0,59—0,69 МПа (6—7 кгс/см2). Отработанный газ по шлангу отводя поступает из машинки через фильтр-осушитель снова в камеру, чем замыкается цикл его циркуляции. Для охлаждения газа после его сжатия в компрессоре на камере установлен холодильник (теплообменник), охлаждаемый забортной водой.

В камере, кроме перечисленного оборудования, установлен баллон с азотом, сжатым до давления 14,70 МПа (150 кгс/см2).

На баллоне закреплен автомат, который подает газ внутрь камеры в случаях падения в ней давления вследствие возможных утечек в уплотнениях и самом инструменте.

Камера закрыта герметической крышкой, которая снимается при нахождении камеры на поверхности для осмотра и перезарядки газового баллона. Управление установкой осуществляет непосредственно водолаз через пульт управления, установленный сбоку камеры.

Описанная установка по сравнению с аналогичными установками для работ на малых глубинах имеет те преимущества, что в ней исключена необходимость преодоления противодавления забортной воды и управление осуществляет водолаз простыми переключениями.

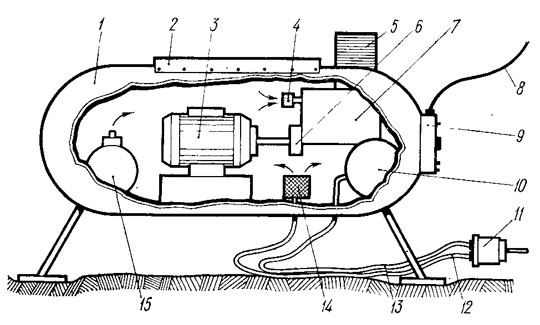

Рис. 6.1. Схема подводной компрессорной установки:
1 — корпус; 2 — крышка; 3 — электродвигатель; 4 — воздухозаборник; 5 — холодильник; 6 — редуктор; 7 — компрессор; 8 — кабель питания; 9 — пульт управления; 10 — ресивер; 11 — пневматический инструмент; 12 — шланг подачи воздуха; 13— шланг подачи воздуха; 14 — фильтр-осушитель; 15 — баллон со сжатым азотом.
