Подводное телевидение в водолазном деле







Типы подводной телевизионной аппаратуры



 Подводные телевизионные установки отличаются используемыми в них передающими трубками (суперартикон, видикон и др.), размерами, формой и конструктивным оформлением" различных узлов. Известно, что доступ к различным узлам и блокам, входящим в состав передающей телевизионной камеры, в одних случаях вообще исключен, а в других ограничен. Отсюда первое требование — в подводной камере следует размещать только самые необходимые узлы и блоки, относящиеся к передающей части схемы. Кроме того, должны быть обеспечены дистанционное управление с палубы корабля электрическими цепями передающей трубки и оптикой, а также автоматический контроль за герметичностью корпуса, в котором размещена камера. Второе требование касается размеров камеры — независимо от того, предназначена ли она для использования водолазами или буксирования ее судном. Размеры камеры должны быть возможно меньшими, так как значительно проще и удобнее работать под водой с малогабаритной камерой, особенно при подводных течениях. Важным требованием является также обеспечение эксплуатационной надежности аппаратуры, поскольку в реальных условиях камера претерпевает толчки и удары.

Перечисленные выше требования определяют как схемное,, так и конструктивное построение аппаратуры. Используются подводные камеры нескольких типов. Их можно разделить на камеры стационарные и передвижные (переносные, буксируемые и самодвижущиеся). Такое деление является условным, так как принципиальных различий в электрических схемах камер нет, а разница заключается лишь в их конструктивном оформлении.

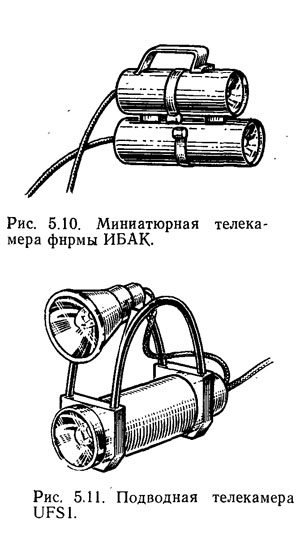

В создании портативных подводных телевизионных установок достигла успехов фирма ИБАК (ФРГ), которая уже более 25 лет работает в области подводной техники. Одна из миниатюрных камер показана на рис. 5.10. Камера рассчитана на глубину погружения до 300 м и имеет наружный диаметр 60 мм

при длине около 300 мм. Примерно таковы же и габариты ее светильника.

Подводная телекамера UFS1 этой же фирмы изображена на рис. 5.11. Камера снабжена широкоизлучающим прожектором с галогенной лампой мощностью 500 Вт и скобой для переноса. Герметичный корпус камеры имеет цилиндрическую форму и изготовлен из синтетического материала. Фронтальная часть завершается объективом. На обратной стороне корпуса рядом с кнопками для регулирования расстояния и диафрагмой установлены водонепроницаемые розетки для кабеля прожектора и подводного счетчика (счетчика пребывания под водой). В корпусе имеется камера с трубкой диаметром 1 дюйм (видикон). На печатных схемах камеры расположена вся электроника.









Технические данные


Питание: 220 до 230 В — 50 или 60 Гц; либо 110 до 117 В—50 или 60 Гц. Потребляемая мощность: 100 Вт, 600 Вт при работе с прожектором. Несущая частота: 48,25 МГц для передачи изображения.
Развертка изображения: 625 строчек по норме ОС1.
Максимальная глубина погружения: исполнение А до 200 м, исполнение В до 500 м.
Диаметр телекамеры: 150 мм; длина — 564 мм.
Масса: исполнение А на воздухе 10,5 кг, в воде 1,5 кг; исполнение В на воздухе 18,0 кг, в воде 9,5 кг.







Одним из последних достижений в создании подводной телевизионной техники считают разработку фирмой «Гидро про-дакс» телекамеры, смонтированной на водолазном шлеме. При ее проектировании выполнены следующие требования: предельно возможная миниатюризация, т. е. компактность, малые габариты и масса; прочность элементов системы, обеспечивающая возможность работы на заданной глубине; получение одинаково, качественных изображений при общеплановых и детальных осмотрах; получение качественных изображений в широком диапазоне освещенности объектов; безопасность работы

водолаза и комфорт; возможность крепления камеры на любом водолазном шлеме, выпускаемом промышленностью.

Успехи, достигнутые в области конструирования телеаппаратуры и улучшения технологии монтажа, позволили сократить размеры камеры. В частности, 25,4-мм электронно-лучевая трубка типа видикон, которая применялась в стандартной водолазной телевизионной системе, была заменена на 16,8-мм видикон. Большая работа была выполнена по обеспечению возможности работы телекамеры в условиях разной световой интенсивности. Если раньше, предохраняя трубку от выхода из строя, водолаз вынужден был закрывать ее крышкой при ярком свете, то теперь на ее поверхности наносится специальный защитный слой, обладающий селективной способностью. Новая трубка чувствительна к свету малой интенсивности, и, кроме того, ее чувствительность повышена к лучам сине-зеленой части спектра.

В качестве источника света выбрана кварцево-галогенная лампа напряжением 28 В и мощностью 75 Вт. Малые размеры лампы позволили смонтировать осветитель внутри бокса телекамеры, что упрощает конструкцию шлемового узла и его размещение. Спектральная характеристика источника света хорошо соответствует подводным условиям при наблюдении как крупных, так и общих планов. Теплоотводом при работе осветителя служит корпус бокса. Герметичный бокс выполнен из алюминиевого сплава, который после обработки анодируется. Для предохранения электронной схемы телекамеры от перегрева, а также от проникновения к ней воды в случае повреждения изоляции осветительной системы, источник света изолируется от камеры перегородкой. Рукоятка бокса не только выполняет свое прямое назначение, когда камера находится в руках водолаза, но и служит для размещения в ней кабельного разъема. В комплект входит скоба для крепления бокса к водолазному шлему любого типа.

Телевизионный кабель диаметром 1 см имеет семь жил и обеспечивает электропитание камеры и источника освещения, передачу видеосигнала, дистанционную фокусировку, двустороннюю связь и передачу сигнала от датчика глубины. Радиус изгиба кабеля менее 15 см, отрицательная плавучесть в воде

1 пог. м около 0,65 кг, усилие разрыва 120 кгс. Прочность кабеля обеспечивает внутренний оплеточный экран, находящийся под полиуретановой оболочкой. Управление телекамерой с поверхности обеспечивается специальным пультом. Все оборудование телевизионной системы — пульт управления, видеомагнитофон, кабель, подводная камера и водолазный шлем — упаковывается в три прочных противоударных ящика, по габаритам и массе отвечающих требованиям, предъявляемым авиационными компаниями к багажу. Самый тяжелый ящик с оборудованием имеет массу 28 кг.




Помимо технических совершенствований телевизионных систем за счет широкого использования микросхем, более совершенных передающих трубок, оптики и т. д., проводятся работы по улучшению тактических характеристик аппаратуры, в частности, по увеличению дальности видения подводных объектов и повышению эффективности подводных поисковых систем. Созданы лазерно-телевизионные системы, работающие в фазоимпульсном и однострочном (сканирующем) режимах. Импульсные системы позволяют за счет отсечки помехи обратного рассеяния увеличить дальность видения по сравнению с существующими подводными системами в 1,5—2 раза, а сканирующие системы — в 2—2,5 раза. Полученные результаты близки к физическому пределу дальности видения, обусловленному оптическими характеристиками воды.

В загрязненной мутной воде обнаружение объектов и получение их изображения с помощью оптических средств становится невозможным, поэтому интенсивно исследуются другие средства получения изображения подводных объектов. Так, например, фирма «Хиташи» (Япония) разработала ультразвуковой телевизор для обследования подводных объектов в замутненной морской воде с ограниченной видимостью. В этой аппаратуре применена новая приемо-излучающая система, которая отображает основные контуры объекта в воде двухмерного изображения, состоящего из 100X100 элементов, формируемых б реальном масштабе времени. Результат испытаний телевизора показывает, что использование гидроакустических сигналов на частотах 1—2 МГц позволяет получить изображение объекта на расстоянии до 10 м в мутной воде при использовании сектора обзора шириной 30° и частоте смены кадров 37 кадров в секунду.
