Газораспределительные устройства водолазных газовых смесей
Установка для подачи смесей FGO III для подачи дыхательной смесей водолазу
Установка для подачи смесей FGO III, изготавливающаяся фирмой «Дрегер»
(ФРГ), предназначена для подачи смесей одному водолазу, спускающемуся в
шланговом дыхательном аппарате [46]. В состав установки входят три пары
баллонов с различными газовыми смесями и пульт управления (рис. 4.17).
Соединенные попарно, баллоны имеют общие манометры и вентили на
трубопроводах подачи смеси на пульт. В рабочем положении эти вентили,
так же как и вентили Заклонов, открыты, и смесь по трубопроводам под
давлением подается на пульт, где через невозвратные клапаны под к
манометрам и вентилям пульта.
На пульте установлено четыре манометра, три из
которых показывают давление газовых смесей в группах баллонов, а
четвертый— давление газовой смеси, подаваемой водолазу.
Запорные вентили, установленные на магистралях подачи газовых смесей из
баллонов, соединены так, что смеси из них поступают к общему
невозвратному клапану на коллекторе дюз. Коллектор имеет три дюзы,
позволяющие подавать смесь в разных количествах, и, кроме того,
трубопровод прямой подачи. Соответственно на коллекторе установлено
четыре вентиля, три из которых позволяют включать подачу через нужную
дюзу, а четвертый— подавать смесь напрямую. Принятая система дюз
позволяет регулировать не только количество подаваемой смеси, но и
снижать ее давление в водолазном шланге по сравнению с давлением в
питающих магистралях.
Пульт предназначен для подачи газовых смесей в аппарат SMS I/В, имеющий
собственный редуктор, который и регулирует -давление смеси, поступающей
в аппарат.
В целом пульт прост по устройству, но подача им смеси в нужных
количествах осложняется тем, что пропускная способность дюз зависит от
давления в баллонах, что требует их сложного переключения для
поочередной или совместной работы.

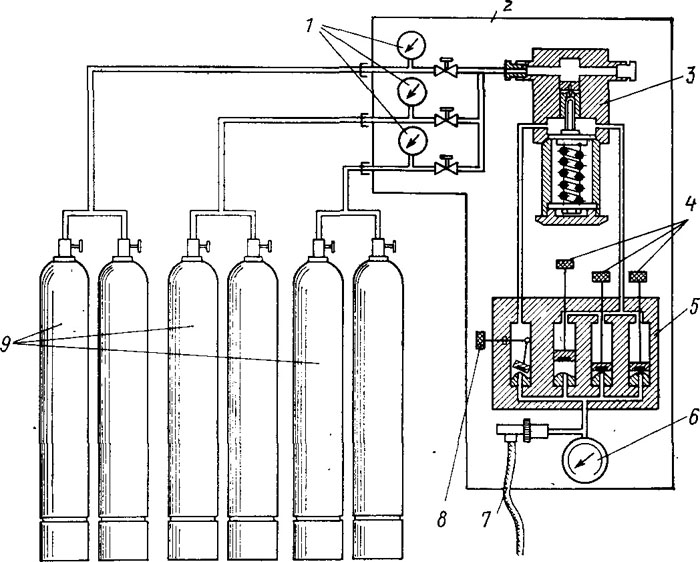

Рис. 4.17. Схема установки подачи газовых смесей
FGO III
1 — манометры групп баллонов с газовыми смесями; 2 —пульт управления; 3
—регулировочный клапан; 4 — вентили дюз; 5 — дозатор; 6 — водолазный
манометр; 7 водолазный шланг; 8 — вентиль прямой подачи; 9— группы
баллонов с газовыми смесями.
