Установки для приготовления водолазных газовых смесей

Установки для приготовления водолазных газовых смесей

Простейшей установкой является установка для приготовления смеси перепуском. Она состоит из двух баллонов, трубопроводов и манометра.

Смесь приготовляется следующим образом: в баллон с гелием, в котором несколько снижено давление, перепускается кислород из второго баллона, имеющего более высокое давление. Количество перепускаемого кислорода контролируется по изменению давления, замеряемого манометром.

Способ приготовления смеси перепуском имеет существенные недостатки, в частности: длительность смешения газов после перепуска, необходимость иметь большое количество баллонов с кислородом, невозможность изменения состава смеси и длительность всего процесса в целом. Из-за указанных недостатков способом перепуска пользуются редко и готовят смеси на установках, смонтированных из ранее описанных средств, основными из которых являются компрессоры.

Установки для предварительного приготовления газовых смесей

Установки для предварительного приготовления газовых смесей предназначены для приготовления гелиокислородных, воздушно-гелиевых и азотногелиокислород-ных смесей. Эти установки монтируют на судах для водолазных работ из частей, изготовляемых различными фирмами. Они весьма сходны по составу входящих в них частей и способам их монтажа, поэтому далее рассматривается общая схема таких установок.

Установка (рис. 4.16) имеет смеситель, к которому подведены трубопроводы для подачи компонентов смеси. Гелий и кислород подаются в смеситель вначале перепуском, а затем с помощью дожимающих компрессоров, а воздух — воздушным компрессором через ресивер с забором его из атмосферы, для чего в схему установки включен воздушный фильтр высокого давления.

При приготовлении гелиокислородных смесей используют только линии подачи гелия и кислорода, а при приготовлении азотно-гелиокислородных смесей вместо воздушной линии, показанной на схеме, к смесителю подключают азотную линию, аналогичную гелиевой.

Приготовление смеси на установке завершается ее анализом, для чего смеситель имеет специальный патрубок взятия проб.
Установка обладает положительными качествами, к числу которых относятся: быстрое перемешивание газов в смесителе в течение 15—20 мин, небольшое остаточное давление в гелиевых и кислородных транспортных баллонах (коэффициенты использования газов 0,90—0,94) и возможность изменения состава газовой смеси в смесителе без его продувки.

Недостаток установки — невозможность ее использования для непосредственной подачи газовых смесей водолазам, так как она не позволяет менять их состав в ходе спуска.

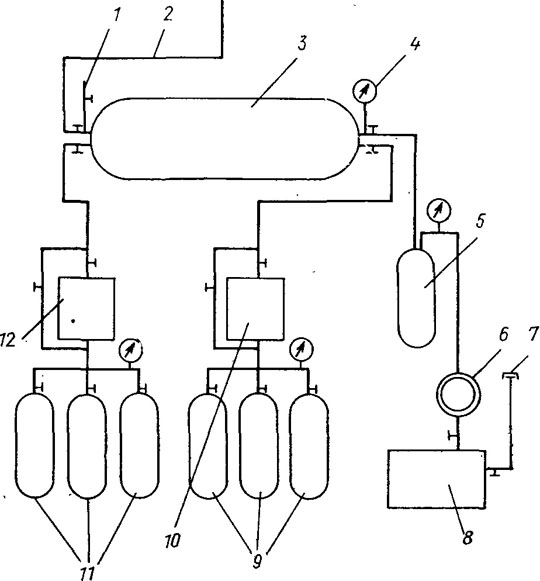

Рис. 4.16. Схема установки для предварительного приготовления газовой смеси:
1 — патрубок для подачи смеси на анализ; 2 — трубопровод готовой газовой смеси; 3 — смеситель; 4 — манометр; 5 — ресивер; 6 — воздушный фильтр; 7 — воздухозаборник; 8 — воздушный, компрессор; 9 — баллоны с гелием; 10 — гелиерый дожимающий компрессор; 11 — баллоны с кислородом; 12 — кислородный дожимающий компрессор.
