Блоки выпрямителей тепловоза
М62
Панель выпрямителей ПВК-6040. Панель представляет собой изоляционную
панель (рис. 114, а), на которой закреплены кремниевые диоды,
соединенные по мостовой схеме (рис. 114, б). Для удобства внешнего
монтажа на панели установлен штепсельный разъем. На панели расположены
два моста, один из которых резервный. Масса аппарата — 2,24 кг.
Панель выпрямителей ПВК-7080. На изоляционной панели (рис. 115, а)
закреплены кремниевые диоды, соединенные между собой по определенной
схеме. Для удобства внешнего монтажа на панели установлен штепсельный
разъем. На панели имеется резервный блок диодов. Масса аппарата — 3,12
кг.
Бесконтактный блок заряда батереи ПВК-6011. На панели из пластмасссы
крепится при помощи скобы кремниевый вентиль. Вентиль закрыт
пластмассовым кожухом. Выходящий .из пластмассовой
панели радиатор вентиля обдувается воздухом.
Технические данные блока: номинальное . напряжение — 75 В, ток заряда —
150 А, скорость воздуха, охлаждающего радиатор вентиля, не7 менее— 12
м/с, масса аппарата — 3 кг.

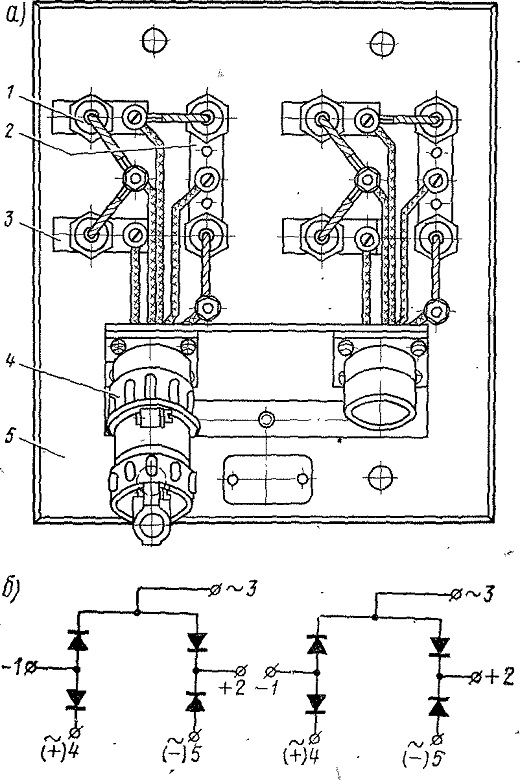

Рис. 114., Панель выпрямителей ПВК-6040:
а — общий вид; б — схема соединений; 1 — вентиль кремниевый; 2, 3 —
планки контактные; 4 — штепсельный разъем; 5 — панель изоляционная

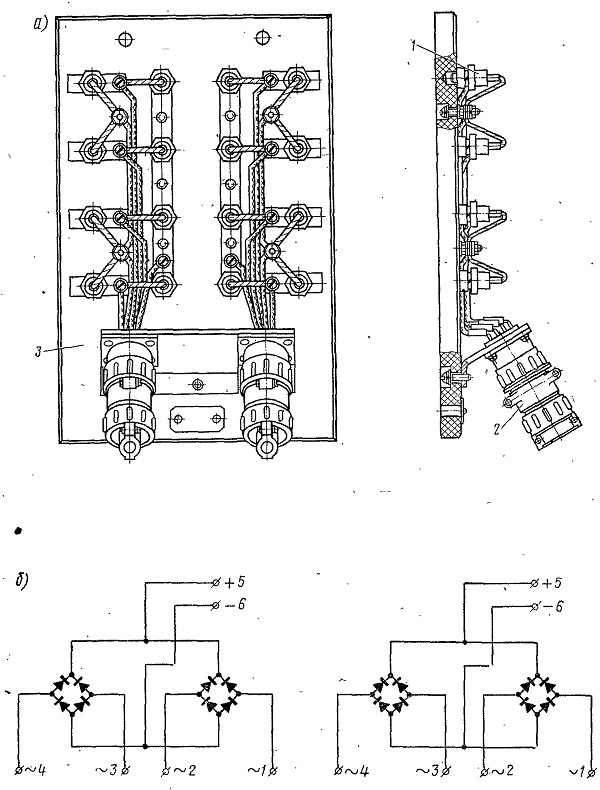

Рис. 115. Панель выпрямителей ПВК-7080:
а—общий вид; б — схема соединений; 1 —вентиль кремниевый; 2 — разъем
штепсельный;
3 — панель изоляционная
