Контакторы пуска дизеля тепловоза М62

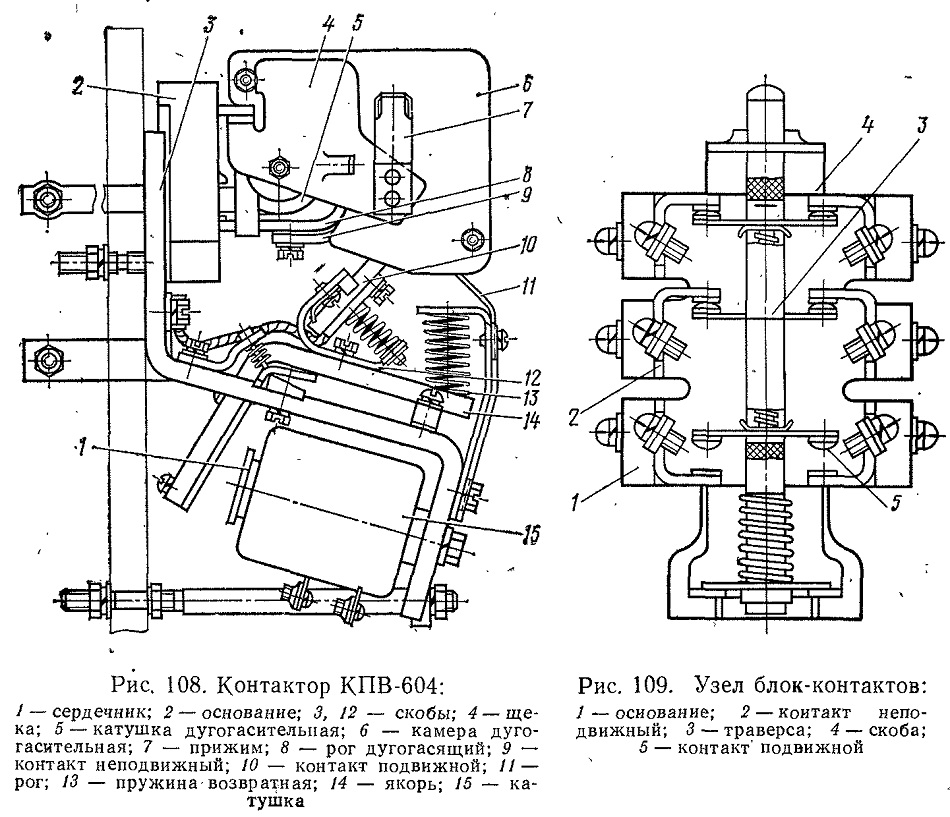

 Для включения цепи пуска дизеля применяются однополюсные электромагнитные контакторы типа КПВ-604 с втягивающей катушкой, рассчитанной на напряжение 48 В постоянного тока. Контактор (рис.108) представляет собой моноблочную конструкцию, все узлы и детали которой собираются на основной скобе магнитопровода 3. На одном конце скобы укреплен сердечник 1 с втягивающей катушкой 15, на другом — пластмассовое основание 2, несущее на себе дугогасительную катушку 5, дугогасительный рог 8 неподвижного контакта, неподвижный контакт 9, дугогасительные щеки 4 и дугогасительную камеру 6, удерживающуюся своим весом на дугогасительном роге неподвижного контакта. Положение дугогасительной  камеры фиксируется плоскими прижимами 7, укрепленными на щеках.
В прорезь основной скобы магнитопровода вставляется якорь Т4, на котором крепится скоба 12, несущая подвижной контакт 10. Рог
11 крепится наглухо, что способствует фиксации положения



Блок-контактный узел (рис. 109) состоит из пластмассового основания 1, на котором крепятся неподвижные контакты 2, траверса 3 с отжимной пружиной и подвижными контактами 5, скоба 4, являющаяся направляющей для траверсы и соединяющая все детали блок-, контакта в единый узел. Для нажатия на траверсу блок-контактов к якорю контактора крепится специальная нажимная пластина.

Технические данные контактора: рабочее напряжение контактов (постоянного тока) — 220 В, ток номинальный — 250 А, мощность катушки — 50 Вт, номинальное напряжение блок-контактов постоянного тока — 110 В, номинальный ток блок-контактов — 10 А.
