Переключатель реверсивный ППК-8063 тепловоза М62

 Переключатель (рис. 111) переключает в обесточенном состоянии обмотки возбуждения тяговых электродвигателей для изменения направления движения тепловоза. Аппарат представляет собой много-полюсный электропневматический кулачковый переключатель. Он имеет 12 кулачковых элементов с двусторонним расположением контактных групп и две группы блокировочных контактов, укрепленных на корпусе привода. Кулачковый элемент состоит из среднего изоляционного контактодержателя с двумя подвижными пальцевыми контактами, имеющими один общий вывод, двух контактодержателей, выполненных из пластмассы с неподвижными контактами и кулачковой шайбы.

Одна кулачковая шайба управляет двумя элементами: верхним и нижним (рис. 112).

Контактодержатели переключателя закреплены на шести металлических стойках. Кулачковые шайбы закреплены на валу, который поворачивается под действием пневматического привода диафрагменно-го типа (рис. 113).

Привод управляется электропневматическими вентилями. При подаче напряжения' на катушку электропневматического вентиля подается воздух в камеру, при этом прогибается диафрагма и приводит в движение шток, который посредством поводка поворачивает вал с-кулачковыми шайбами. При этом замыкаются силовые, а затем и блокировочные контакты. Отключаются же сначала блокировочные контакты.

Переключатель снабжен устройством для ручного поворота, а также фиксации контактов в промежуточном (нулевом) положении.
Технические данные переключателя ППК-8063

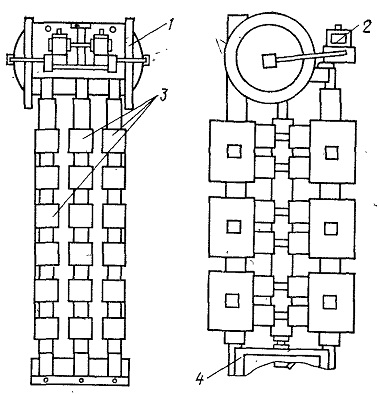

Рис. 111. Переключатель ППК-8063:
1 — привод пневматический; 2— воздухопровод с вентилями электропневматическими; 3 — контактная система; 4 — кронштейн

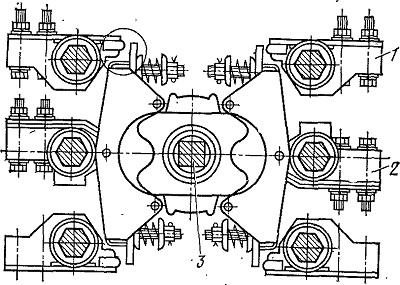

Рис. 112. Контактная система:
1-узел неподвижного контакта; 2 — узел подвижного контакта; 3 —узел барабана кулачкового

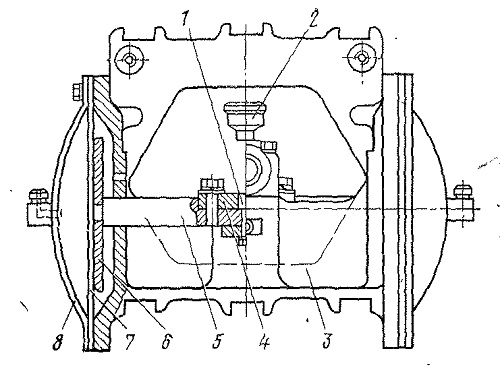

Рис. 113. Пневмопривод:
1—отверстие для поводка вала; 2 — масленка; 3 корпус; 4 — планка; 5 — шток; 6 — диск; 7 — диафрагма; 8 — крышка
