Клеммные колодки типа СК-2 на тепловозе 2ТЭ10Л

Специальные аппараты и приборы на тепловозе 2ТЭ10Л

Набор изоляционных соединительных зажимов (рис. 128), собранных на одной стяжной шпильке, называется клеммной колодкой. Соединительный зажим имеет винт, на который надеваются кабельные наконечники.

Клеммные колодки различают по количеству клеммных зажимов.

СК-2Б состоит из 20 клеммных зажимов, СК-2 — из 16 и СК-2 А — из 10.

Техническая характеристика клеммной колодки

Длительный ток зажима..................20 А

Напряжение номинальное................75 В

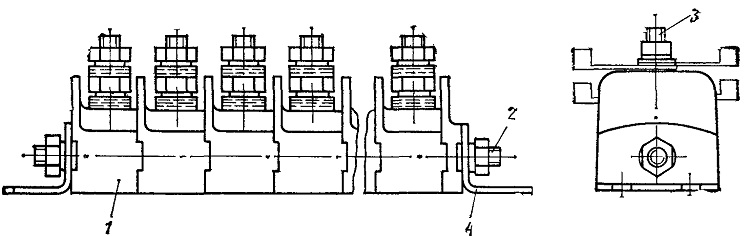

Рис 128. Соединительный зажим СК-2
1 — соединительный зажим, 2 — стяжная шпилька, 3 — винт; 4 — лапа
