Панель выпрямителей ПВК-6040 на тепловозе 2ТЭ10Л
Панель выпрямителей ПВК-6040 представляет собой асбоцементную плиту, на
которой посредством стальных пластин закреплены кремниевые диоды типа
ВК2-10-ЗА, соединенные по мостовой схеме. Для удобства монтажа на панели
установлен штепсельный разъем типа ШР-28П6НШ5. Панель (рис. 127)
предназначена для осуществления положительной обратной связи и
выпрямления выходного тока магнитного усилителя подвозбудителя. На
панели расположены два моста, один из которых резервный. Масса панели
2,24 кг.

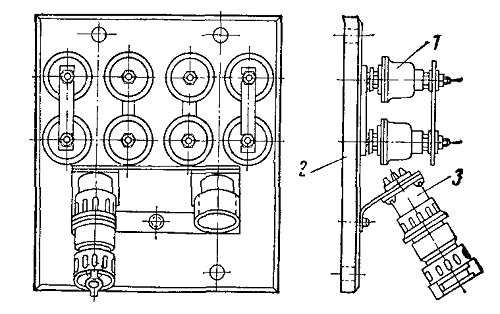

Рис. 127. Панель с выпрямителями ПВК-6040
1 — диод: 2 — панель; 3 — штепсельный разъем
