Индуктивный датчик ИД-10 на тепловозе 2ТЭ10Л
(рис. 121) — бесконтактный аппарат,
устанавливаемый взамен регулировочного реостата РР-2020. Предназначен
для электрического преобразования линейного перемещения его подвижной
части — якоря — в изменение полного электрического сопро-тивлени
катушки. Якорь перемещается от сервомотора объединенного регулятора
дизеля в зависимости от степени его загрузки.
Датчик состоит из неподвижной части — катушки, намотанной на каркас,
выводы которой выполнены в виде штепсельного разъема и якоря. Катушка и
магнитопровод датчика залиты компаундом на основе эпоксидной смолы.
Катушка помещена
в магнитопровод, внутри катушки перемещается якорь. При перемещении якоря изменяется индуктивность катушки и, следовательно, ее полное сопротивление переменному току. Схема включения изображена на рис. 122.
Техническая характеристика индуктивного датчика
ИД-10
Напряжение на катушке датчика (синусоидальное) ........... ..... 10 В
Сопротивление катушки:
активное при 20° С . ................2,6 Ом
минимальное полное.........Не более 5,5 Ом
максимальное полное.........Не менее 70 »
Ход якоря...................65 мм
Длительный ток........................1 А
Масса аппарата........................1 кг
Рис. 121. Индуктивный датчик ИД-10 I — катушка; 2 — якорь; 3 — штепсельный разъем

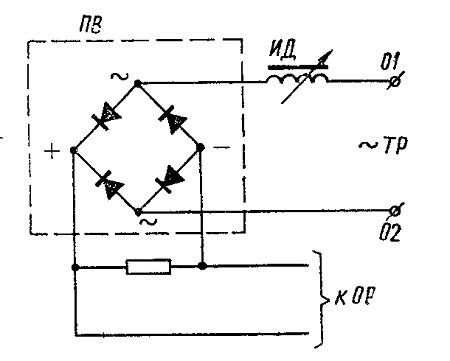

Рис. 122. Схема включения индуктивного датчика ИД-10 ПВ — панель выпрямителей
Таблица 20
|
Основные параметры |
ЭТ-52/ЭТ-52Б |
Тип аппарата ЭТ-54 |
ЭТ-54Б |
|
Напряжение, В: |
|
|
|
|
номинальное |
75 |
75 |
75 |
|
минимальное включения |
— |
22 |
26 |
|
Усилие на якоре при минимальном напря |
|
|
|
|
жении, кгс: |
|
|
|
|
при поитянутом якоре |
— |
Не менее 4 |
|
|
при зазоре 5 мм |
—• |
» |
» 0,3 |
|
Тяговое усилие, кгс: |
|
|
|
|
при зазоре 2,5 мм |
Не менее 1,5 |
|
|
|
при втянутом якоре |
0,12 |
» 3 |
0,11 |
|
Минимальный ток срабатывания, А ... . |
— |
||
|
Максимальный ход, мм |
2,5 |
— |
— |
|
Диаметр провода, мм |
0,2 |
о,£з |
0,25 |
|
Тип провода |
ПЭВ-2/ПЭТВ* |
ПЭВ-2 |
ПЭТВ |
|
Число витков |
10 000 |
10 000 |
6500 |
|
Сопротивление катушки при 20° С, Ом . . . |
445 |
400 |
220 |
|
Потребляемая мощность, Вт |
12,5 |
14,0 |
25 |
|
Масса, кг |
0,75/0,73* |
2,0 |
1,45 |
|
* Для ЭТ-52Б. |
|
|
|
