Бесконтактны блок заряда батареи ПВК-6011 на тепловозе 2ТЭ10Л

Бесконтактны блок заряда батареи ПВК-6011 на тепловозе 2ТЭ10Л

В настоящее время на тепловозе взамен реле обратного тока и контактора заряда батареи внедрена бесконтактная схема заряда батареи.

Использование полупроводникового вентиля позволяет исключить из

схемы тепловоза два аппарата. Этот блок (рис. 125) представляет собой пластмассовую панель, на которой с помощью скобы крепится кремниевый вентиль типа ВК2-200-6Б. Вентиль, а также место его присоединения закрыты пластмассовым кожухом. Панель крепится к воздуховоду, при этом радиатор вентиля опускается в воздуховод и обдувается воздухом. Схема включения блока изображена на рис. 126.
Техническая характеристика блока

Номинальное напряжение................75 В

Ток заряда............................150 А

Скорость охлаждающего воздуха.....Не менее 12 м/с

Масса................................3 кг

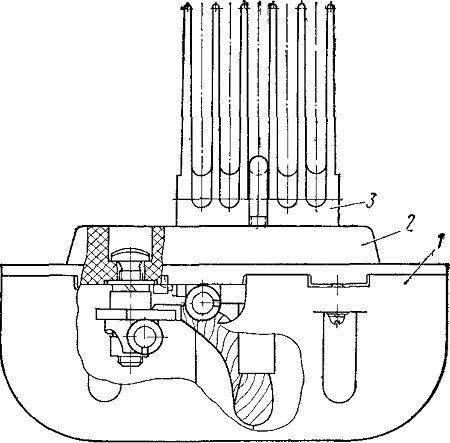

Рис. 125. Бесконтактный блок заряда батареи ПВК-6011
1- кожух; 2 — основание; 3 — радиатор диода

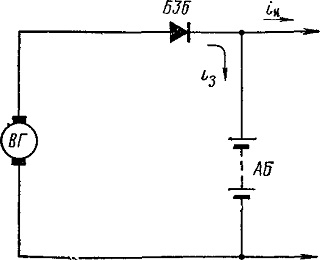

Рис. 126. Принципиальная схема включения бесконтактного блока заряда батареи БЗБ
ВГ — вспомогательный генератор; iз — ток заряда батареи; iн ток нагрузки; АБ — аккумуляторная батарея
