Топливоподкачивающий агрегат дизеля тепловоза
2ТЭ116
(рис. 44) обеспечивает заполнение топливом рабочего пространства
плунжерных пар топливных насосов высокого давления дизель-генератора под
давлением, необходимым для нормальной работы дизель-генератора во время
его пуска. Он состоит из электродвигателя 1 и топливоподкачивающего
насоса 2, установленных на плите 4 и соединенных муфтой 5. Муфтовое
соединение валов электродвигателя и насоса закрыто ограждением.
Ведущая втулка 8, выполненная за одно целое свалом, имеет зубья с
внутренним зацеплением, причем впадины зубьев сквозные, и наружной
поверхностью втулка плотно прилегает к корпусу насоса 11.С внутренней
стороны зубья втулки также плотно прилегают к наружной поверхности
серповидного выступа крышки 10. К внутренней поверхности этого выступа
плотно прилегают зубья малой шестерни 7, сидящей на оси 6, впрессованной
в отверстие крышки и расположенной эксцентрично относительно оси
вращения ведущей втулки. Прокладка 12 обеспечивает осевой зазор между
шестернями и корпусом насоса.
Топливо засасывается через фильтр грубой очистки из бака по всасывающему
трубопроводу в полость В и заполняет промежутки между зубьями втулки и
малой шестерни и при их вращении выдавливается зубьями в полость Г,
штуцер 3 и далее в нагнетательную магистраль
идущую к фильтру тонкой очистки. Для предотвращения утечек топлива со стороны вала втулки 8 имеется уплотнение, состоящее из втулок 16,18,19, уплотнительного кольца 15, трубки 14 и пружины 13. Латунная гофрированная трубка 14 припаяна одним концом к бронзовой уплотнительной втулке 16, а другим — к бронзовой втулке 18, которая распирается пружиной 13 и прижимается торцом к торцу втулки 19, напрессованной на вал втулки 8, не допуская попадания топлива внутрь уплотнительного элемента. Для устранения вытекания топлива, просочившегося внутрь уплотнительного элемента, установлено дополнительное уплотнительное кольцо 15. Просочившееся топливо попадает на плиту и удаляется по трубе, соединенной с трубой слива грязного топлива с полок дизель-генератора, под раму тепловоза.

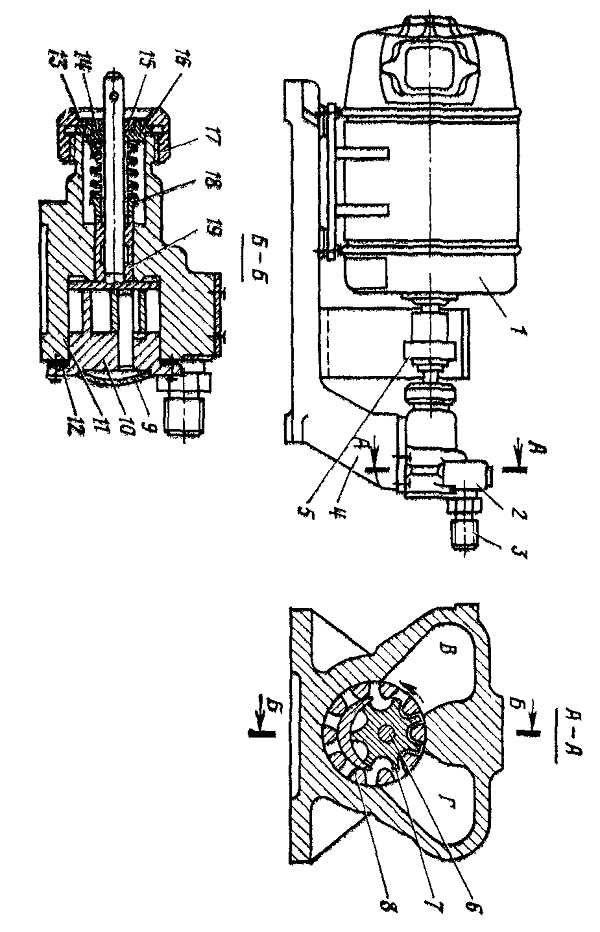

Рис 44. Топливоподкачивающий агрегат
