Бак для топлива дизеля тепловоза 2ТЭ116

(рис. 41) представляет собой емкость сварной конструкции объемом 7,86 м3 (7860 л), подвешенную под рамой тепловоза. Несущими листами 79 бак крепится к кронштейнам 21 рамы, кронштейнами 11 опирается на кронштейны 12 и фиксируется от поперечного смещения упорами 10, а от продольного смещения — штифтами 17. Гайки и болты крепления бака фиксируются от самоотвинчивания стопорными планками 14, 15 и 18. Бак оборудован заливными устройствами 1 с трубами 8 с обеих сторон тепловоза, двумя щупами 6 для замера количества топлива, двумя топливомерными стеклами 5, заборным устройством 9, вентиляционной трубой 7. Между кронштейнами рамы тепловоза и несущими листами, а также кронштейнами бака установлены прокладки 16 и 20.

Внутри бак разделен поперек тепловоза тремя перегородками с отверстиями для перетока топлива, а вдоль осн тепловоза — одной перегородкой и двумя несущими листами. К днищу бака приварен отстойник, на боковых стенках которого имеются с одной стороны пробка для слива отстоя 2, ас другой — клапан слива отстоя и топлива 13. Кроме того, в днище отстойника предусмотрено отверстие, закрытое крышкой 3. На боковых стенках бака с обеих сторон имеется по четыре промывочных отверстия, закрытые крышками 4.

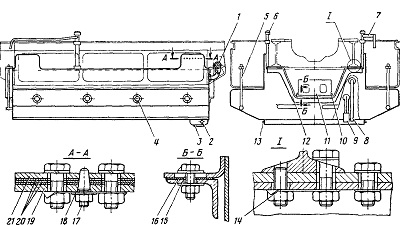

Рис. 41. Бак для топлива
