ФУНКЦИОНАЛЬНАЯ СХЕМА И РАБОТА БЛОКА УПРАВЛЕНИЯ ВОЗБУЖДЕНИЕМ ТЕПЛОВОЗА ТЭМ7

Основным элементом системы автоматического регулирования возбуждения генератора является блок управления возбуждением, который обеспечивает формирование управляющих импульсов, необходимых для открытия тиристоров в управляемом выпрямителе. Принцип формирования управляющих импульсов иллюстрирован функциональной схемой на рис. 77.



Синхронизирующая цепочка СЦ является входным узлом блока БУВ. Ее задача — обеспечить переключение преобразователя напряжения ПН синхронно с частотой поступающего на него переменного напряжения (рис. 78, а). Напряжение
на синхронизирующую цепочку поступает с зажимов возбудителя В (см. вкладку рис. 5) через распределительный трансформатор 1ТР. Цепь питания первичной обмотки 1ТР: зажим С/ возбудителя, 721.1, ПРИ, 723.3, Н1ТТ, 723.1, зажим 1 на 1ТР и зажим С2 возбудителя,

733.3, зажим~2 в УВВ, 733.2, XII.31,

733.1, зажим 2 на 1ТР. С зажимов 7 и 8 вторичной обмотки трансформатора 1ТР напряжение синхронизации поступает на контакты 9 и 10 разъема БУВ по проводам

757.1, 759.1 и 755.1. В цепи между проводами 755.1 и 757.1 включен ограничивающий резистор R62.

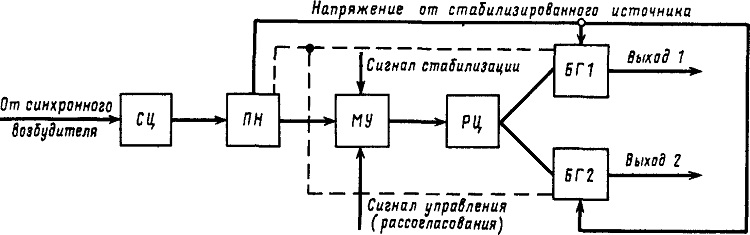

Рис. 77. Функциональная схема блока управления возбуждением (БУВ)
