Магнитный усилитель МУ тепловоза ТЭМ7

ФУНКЦИОНАЛЬНАЯ СХЕМА И РАБОТА БЛОКА УПРАВЛЕНИЯ ВОЗБУЖДЕНИЕМ ТЕПЛОВОЗА ТЭМ7

Магнитный усилитель МУ тепловоза ТЭМ7

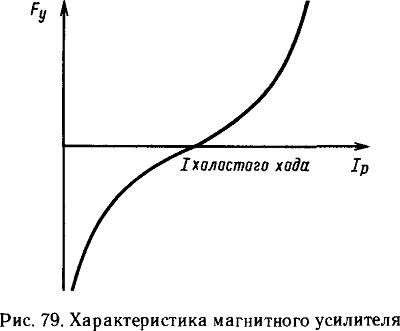

(см. рис. 77) предназначен для сдвига во времени управляющих импульсов, т. е. играет роль фазосдвигающей цепочки, благодаря чему изменяется угол регулирования а включения тиристоров УВВ. Магнитный усилитель выполнен с внутренней отрицательной обратной связью, имеет крутую характеристику (рис. 79) и большой коэффициент усиления, и поэтому при незначительном изменении рабочего тока Iр в управляющей обмотке МУ изменяется момент насыщения сердечника в любой момент времени полупериода питающего напряжения (практически от 0 до 180°). Быстрое достижение насыщения сердечника МУ приводит к тому, что в нагрузке усилителя образуется импульс напряжения, используемый для включения блокинг-генераторов. Для данного магнитного усилителя чем меньше будет величина сигнала рассогласования, тем раньше (в начале периода питающего напряжения) произойдет насыщение сердечника и тем раньше на нагрузке рабочей обмотки МУ появится импульс напряжения, необходимый для включения блокинг-генераторов. Управляющая обмотка магнитного усилителя питается изменяющимся сигналом рассогласования, поступающим с селективного узла на контакты 3 и 6 разъема БУВ по проводам 789.1 и 819.5 (см. вкладку рис. 5). Рабочая обмотка усилителя питается от преобразователя напряжения ПН (см. рис. 77). Нагрузкой рабочей обмотки является резистор определенной величины, напряжение с которого подается в распределительную цепь РЦ.
