Преобразователь напряжения ПН тепловоза ТЭМ7

ФУНКЦИОНАЛЬНАЯ СХЕМА И РАБОТА БЛОКА УПРАВЛЕНИЯ ВОЗБУЖДЕНИЕМ ТЕПЛОВОЗА ТЭМ7

Преобразователь напряжения ПН тепловоза ТЭМ7

(см. рис. 77) предназначен для обеспечения питающим напряжением электронной схемы БУВ. Стабилизированное напряжение 13,5+1В подается на контакты 11 я 12 разъема БУВ (см. вкладку рис. 5) с зажима К.201 (см. вкладку рис. 2) после включения возбуждения генератора (перевода контроллера машиниста на 1-ю позицию) по цепи: К-201, 201.13 (вкладка рис. 5), з. к. КВГ, 761.1 Р63, 763.1, контакт 16 выпрямительного блока БВЗ, стабилитроны в БВЗ, контакт 17 БВЗ, 2.83, К-2. Напряжение на контакты 11 и 12 БУВ снимается со стабилитронов относительно «минуса»: К.2, 2.85, контакт 12 БУВ и контакт 15 БВЗ, 763.3, К-763, 763.5, контакт 11 БУВ. Это напряжение преобразовывается в переменное напряжение определенной амплитуды и частоты (рис. 78, б), определяемой частотой

входного напряжения, снимаемого с возбудителя. Напряжение с выходных обмоток преобразователя используется для питания магнитного усилителя и получения изолированных источников постоянного тока,
запирающих блокинг-генераторы и устраняющих их самопроизвольное включение, причем полярность запирающих напряжений противоположна так, что один блокинг-генератор может влючаться в положительный полупериод питающего напряжения, а другой — в отрицательный полу-период.

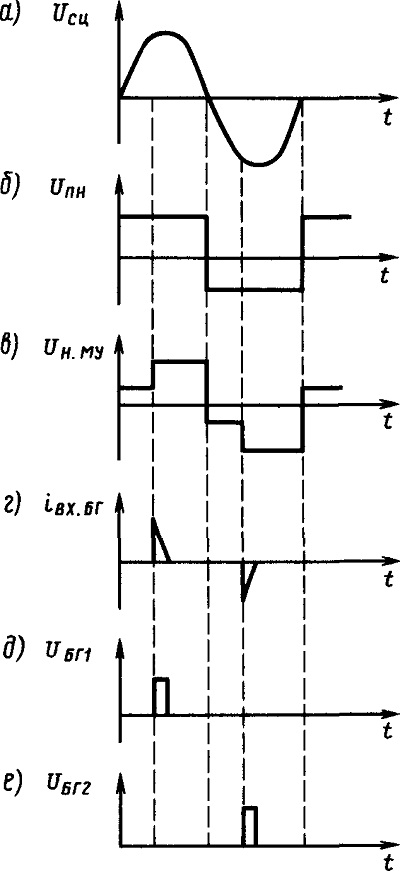

Рис. 78. Форма напряжений и токов на элементах БУВ
