ФОРМИРОВАНИЕ ТЯГОВЫХ ХАРАКТЕРИСТИК ГЕНЕРАТОРА ТЕПЛОВОЗА ТЭМ7

Трансформаторы постоянного тока тепловоза ТЭМ7

Трансформаторы постоянного тока питаются переменным напряжением с вторичных обмоток распределительных трансформаторов 1ТР и 2ТР:

1ТПТ с зажимов 3—4 на 2ТР — провода 927.1 и 943.1;

2ТПТ с зажимов 5—6 на 2ТР — провода 931.1 и 945.1;

ЗТПТ с зажимов 7—8 на 2ТР — провода 935.1 и 947.1;

4ТПТ с зажимов 3—12 на 1ТР — провода 941.1 и 949.1.

Управляющей (подмагничиваю-щей) обмоткой каждого ТПТ являются шины двух тяговых электродвигателей, проходящие через трансформатор. На выходе ТПТ снимается сигнал, пропорциональный току Iтд двух тяговых двигателей (рис. 83, а).

Трансформатор постоянного напряжения тепловоза ТЭМ7

Трансформатор постоянного напряжения питается постоянным напряжением с зажимов выпрямительной установки: УВ, Ш1, шина на 8КП, 845.3, 845.2, Х111.24, 845.1, зажим 4 на R95, 845.4, R66, 827.1, зажим У на ТПН, обмотка управ-
ления ТПН, второй зажим У на ТПН, 386.11, XIII. 15, 386.12, 1К-386, 386.10,

386.1, минусовая шина УВ. Характеристика ТПН приведена на рис. 83, б.

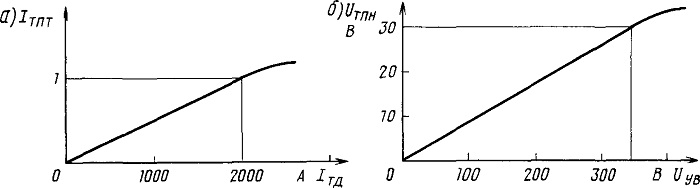

Рис 83 Характеристики трансформаторов постоянного тока и напряжения
