ПОРЯДОК ОСМОТРА ТЕПЛОВОЗА ТЭМ2У


Рекомендуется следующий порядок осмотра тепловоза (рис. 92):
начало осмотра: 1 — тяговые электродвигатели передней тележки; 2 — низ передней тележки; 3 — тяговые электродвигатели задней тележки; 4 — низ задней тележки;

левая сторона: 5 — задняя тележка; 6 -- топливный бак; 7 — передняя тележка; 8 — автосцепка;

правая сторона: 9 — передняя тележка; 10 — топливный бак; 11 — задняя тележка; 12 — автосцепка;

капот тепловоза: 13 — аккумуляторная батарея; 14 — пульт управления; 15 — аппаратная камера; 16 — блоки радиостанции; 17 — калорифер; 18 — двухмашинный агрегат; 19 — компрессор; 20 — генератор; 21 — турбокомпрессор и искрогаситель; 22 — дизель (с левой стороны); 23 — топливоподкачивающие и маслопрокачивающие насосы; 24 — топливные фильтры грубой очистки; 25 — топливоподогреватель; 26 — привод открытия верхних жалюзи; 27 - водяной и масляный баки; 28 — вентилятор охлаждения передней тележки; 29 — вентилятор холодильника и его привод; 30 — водяной насос контура охлаждения наддувочного воздуха и его привод; 31 — секция холодильника; 32 — дизель (с правой стороны); 33 — генератор (с правой стороны), воздухоочиститель и экранный глушитель шума; 34 — вентилятор охлаждения задней тележки.

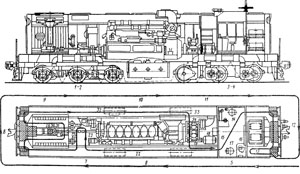

Рис. 92. Схема осмотра тепловоза:
1-34 порядок последовательности осмотра тепловоза
