АВТОМОБИЛЬНАЯ ГАЗОНАПОЛНИТЕЛЬНАЯ СТАНЦИЯ СНГ


АГЗС предназначена для заправки автомобилей сжиженным углеводородным газом.

Типовая стационарная АГЗС снабжена четырьмя резервуарами. Общий объем хранения СНГ составляет 25 м3. Станция может обеспечить 600 заправок в сутки при трехсменной работе. Слив СНГ и заправку автомобилей на станции осуществляют раздельно.

По технологическим требованиям заправка автомобилей должна выполняться штатным заправщиком.

Схема стационарной насосной газонаполнительной станции СНГ. СНГ доставляют к газонаполнительным колонкам в жидком виде, т. е. в пригодном для непосредственного наполнения ими баллонов автомобиля. Давление СНГ, хотя и зависит от состава и температуры окружающего воздуха, но на АГЗС оно остается постоянным, не превышая 1,6 МПа.

На некоторых АГЗС повышение давления в цистерне, из которой заполняют автомобильные баллоны СНГ, осуществляется компрессором, отсасывающим газ в газообразной фазе из наполняемого промежуточного баллона и нагнетающим его в опорожняемую цистерну. Схема такой комбинированной АГЗС, использующей компрессор, баллоны со сжатым горючим или инертным газом, приведена на рис. 110.

При использовании баллонов со сжатым газом АГЗС работает следующим образом. Газ из баллонов 7 через регулятор 6 давления впускают в газообразное пространство стационарной цистерны 9. В этой цистерне давление повышается и СНГ через трубу 10, опущенную до дна цистерны 9, перетекает в промежуточный баллон 3, после чего СНГ из этого баллона поступает в газонаполнительную колонку 2. В случае слнва СНГ из железнодорожной или автомобильной цистерны сжатый газ направляют из баллона в эти цистерны, создавая необходимый перепад давления между цистернами 8 и 9.

При наполнении баллонов СНГ компрессором 5 его включают так, чтобы он отсасывал газ из газообразного пространства стационарной цистерны 9 и нагнетал его в промежуточный баллон 3. Под действием повышенного давления газ из проме-

жуточного баллона 3 поступает к газонаполнительной колонке 2 и далее через шланг 1 в баллоны автомобиля. При помощи переключателя 4 можно использовать компрессор для слива газа в жидкой фазе из железнодорожной (автомобильной) цистерны в подземную цистерну и из нее в промежуточный баллон.

Наиболее высокопроизводительными и безопасными в эксплуатации являются АГЗС со специальными жидкостными насосами для перекачивания СНГ, работающими по принципу насосов для перекачивания бензина и других жидкостей.

Избыточный газ, подаваемый насосом, возвращается в цистерну по трубопроводам, соединенным вентилем. Насос может быть использован как для наполнения баллонов СНГ, так и для слива газа в жидкой фазе в стационарную цистерну из железнодорожных или автомобильных цистерн.

Основное оборудование АГЗС — цистерны, насосы, фильтры и счетчики.

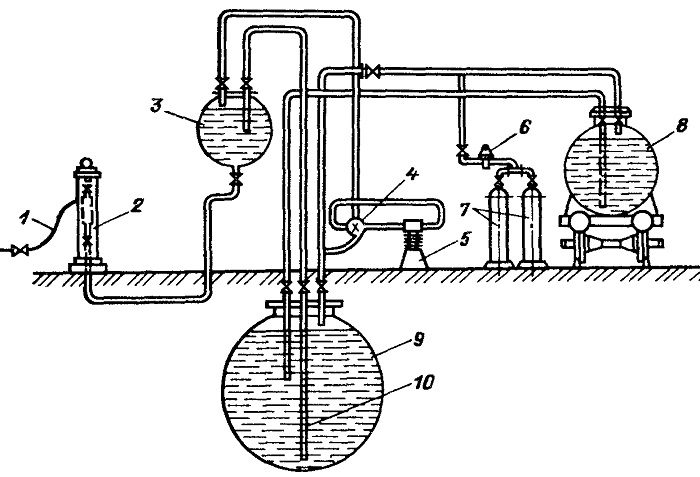

Рис. 110. Схема комбинированной АГЗС
