СОЕДИНИТЕЛЬНАЯ АРМАТУРА ГАЗОБАЛЛОННЫХ АВТОМОБИЛЕЙ

Особенности конструкции. Газопроводы СНГ применяются для соединения агрегатов газового оборудования, они включают в себя шланги высокого и низкого давления, стальные тонкостенные и резиновые газостойкие трубки.

Газопроводы СПГ от газовых баллонов до редуктора высокого давления выполнены из стальных бесшовных толстостенных трубок наружным диаметром (10+0,15) мм и внутренним диаметром (6+0,10) мм.

Газопроводы на линии от редуктора высокого давления до редуктора низкого давления и далее на линии до карбюратора-смесителя выполнены из тонкостенных стальных трубок диаметром (10+0,15) мм и толщиной 1 мм.

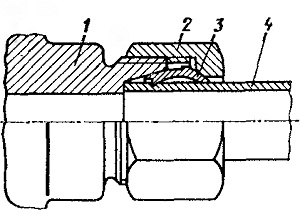

Рис. 104. Ниппельное соединение газопроводов высокого давления

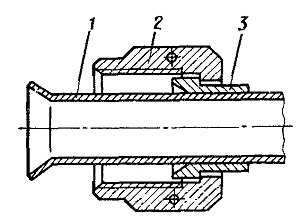

Рис. 105. Специальное соединение газопроводов для подачи СжПГ:
1 — трубопровод; 2 — накидная гайка; 3 — ниппель

Наружную поверхность газопроводов высокого давления для предохранения их от коррозии окрашивают масляной краской красного цвета.

Газопроводы, переходники вентилей и другие элементы газовой аппаратуры соединяют без прокладок (рис. 104). Герметичность соединений достигается при врезании ниппеля 3 в трубку 4 и плотном прижатии торца трубки к присоединяемой детали 1 с помощью накидной гайки 2.

Ниппельное соединение допускает многократную разборку. При установке нового ниппеля необходимо следить за тем, чтобы он находился на расстоянии около 1,5 ...2 мм от конца трубки. При затягивании накидной гайки 2 ниппель 3 деформируется и принимает форму внутреннего конического отверстия в штуцере, обеспечивая герметичность соединения. Одновременно ниппель врезается острой кромкой в стенки трубки, препятствуя ее вырыву из соединения под действием высокого давления. Усилие затяжки накидной гайки в процессе предварительного врезания кольца должно составлять 40...56 Н. Ниппель должен быть плотно посажен на трубке. Если после затяжки гайки ниппель не обеспечивает герметичность соединения, то его следует заменить совместно с газопроводом. Предварительная пайка ниппеля припоем и развальцовка концов трубок не допускаются.

Газопроводы для СжПГ на линии от криогенного баллона до переходника выполнены из трубок диаметром 16+1,0 мм. В газопроводах применено специальное криогенное соединение (рис. 105).

Подача СжПГ от переходника к двухступенчатому редуктору осуществляется по гибкому разборному резинометаллическому шлангу 5 (рис. 106).

Крестовина в сборе для баллонов с СПГ (рис. 107) состоит из расходного 4 и наполнительного 7 вентилей, втулки 5 и штуцера 6. Вентили 4 и 7 крестовины имеют маховики 1 и 3. Расходный вентиль снабжен штуцером 2 для подключения переходника.

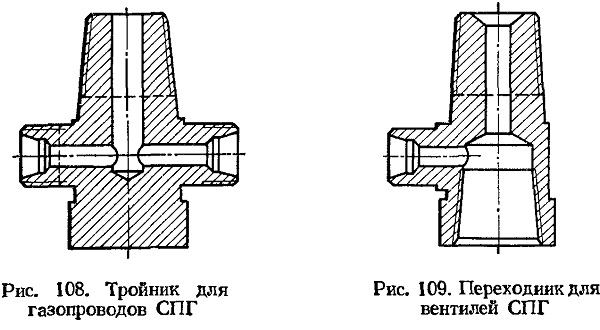

Соединение газопроводов высокого давления с баллоном осуществляется с помощью тройника (рис. 108), а вентилей с баллонами высокого давления — через переходник (рис. 109).

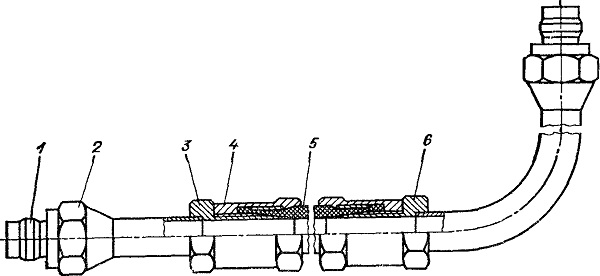

Рис. 106. Газопровод высокого давления для СжПГ:
1 — муфта; 2 — гайка; Зкб — ниппели; 4 — соединительная муфта шланга; 5 — шланг

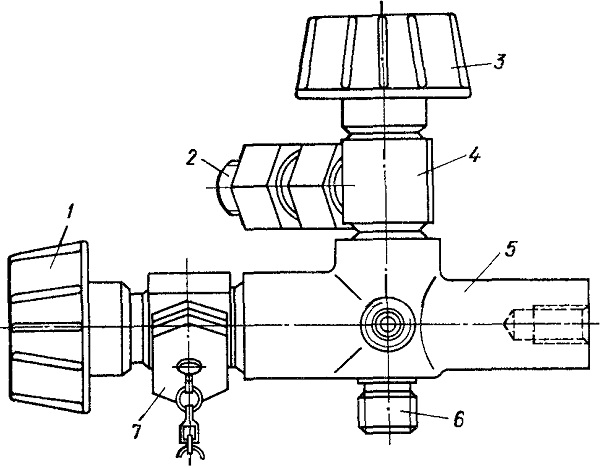

Рис. 107. Крестовина в сборе
