10.5 Транспортирование погрузчика Амкодор 342 (ТО-28А) автомобильным транспортом

Транспортирование автомобильным транспортом должно производиться в соответствии с действующими правилами перевозки грузов этим видом транспорта. Погрузчик следует застропить согласно схеме строповки и установить на платформу автомобиля. Погрузку на платформу автомобиля производить автокраном грузоподъемностью не менее 15 т. ВНИМАНИЕ! Если ширина ковша или ширина колеи погрузчика превышает ширину платформы автомобиля, погрузку производить КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ. Как правило, автомобильным транспор-том погрузчик транспортируют со снятыми ковшом и корпусом кабины

Ковш следует застропить за отверстия в проушинах и ноже, приподнять на 200-300 мм, убедиться в надежности строповки, переместить его и установить на платформе автомобиля. Корпус кабины застропить за рым-болты, как показано на рисунке 10.3, приподнять на 200-300 мм, убедиться в надежности строповки, переместить корпус кабины и установить его на платформе автомобиля. Масса груза — 600 кг. Ковш и корпус кабины закрепить на платформе автомобиля четырьмя растяжками в две нити из проволоки 6,0-0-4 ГОСТ 3282.

Рисунок 10.3 - Схема строповки корпуса кабины У7810.7-9

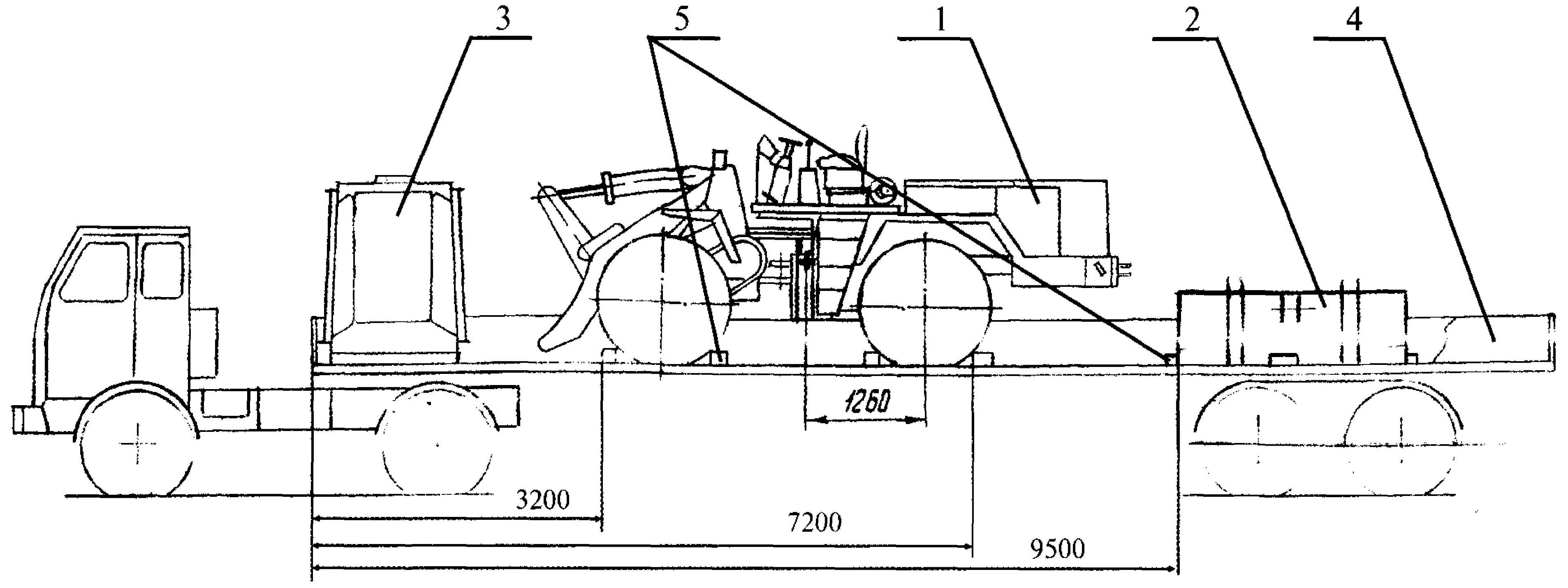

Размещение и крепление груза на платформе автотранспортного средства

Перед снятием кабины: - наружные зеркала и фары уложить в ящик ЗИП; - разъединить двухконтактный разьём внизу щитка приборов; - снять гайки крепления кабины к подкабиннику (М24 - 6 шт.).

В отверстия поддона установить 4 технологических болта Ml2x180 снизу Кабину поднять за проушины (рым-болты) крыши, совместив крепежные отверстия 0 26мм порогов с болтами Ml2x180, опустить кабину на поддон. Момент затяжки технологических болтов М=12 кгм. Двери кабины закрыть на ключ. Крепежные детали М24, снятые ранее, установить в освободившиеся шесть отверстий подка-бинника. Снять с погрузчика ковш и глушитель. После укладки ковша на платформу ранее снятые крепежные пальцы установить в проушины ковша, закрепить снятые пальцы осями и шплинтами. Глушитель уложить сзади тумбы сиденья, закрепить к тумбе проволокой.

При наличии на погрузчике сиденья УНВ 102.01.22 с высокой спинкой, сиденье демонтировать вместе с поликом, предварительно вывернув болты крепления полика к тумбе. Снятое сиденье (50 кг) установить на платформу, прибить двумя гвоздями К4х100 ГОСТ 4028-63 через имеющиеся в полике отверстия к настилу платформы, головки гвоздей загнуть.

Поддон с кабиной, погрузчик, ковш установить на платформе согласно схеме. От продольного (поперечного) смещения грузы фиксируются брусьями 5. Каждый из восьми брусьев 140x150x480 мм прибить четырьмя гвоздями К6х200. Каждый из четырех брусьев 100x100x280 мм прибить двумя гвоздями К6х150. Поддон с кабиной прибить четырьмя гвоздями К6х150.

После установки на платформу: - воду из погрузчика слить; - погрузчик затормозить ручным тормозом; - установить рычаги передач и реверса в нейтральное положение; -отключить массу выключателем.
