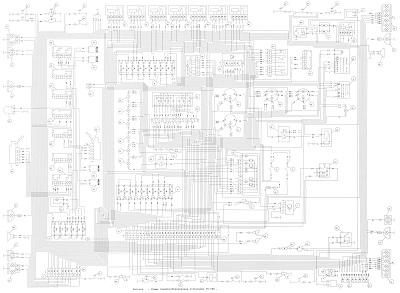

Схема электрооборудования погрузчика Амкодор 342 (ТО-28А)
| №п/п | Наименование | Обозначение | Кол-во | ||
| 1 | Батарея аккумуляторная | 6СТ-190А | 2 | ||
| 2 | Блок предохранителей | 11.3722 | 1 | ||
| 3 | Блок предохранителей | БП-1 | 1 | ||
| 4 | Блок предохранителей | ПР112 | 2 | ||
| 5 | Блок управления звук. Сигналом | 7002.3761 | 1 | ||
| 6 | Вилка | СШ 55П35Ш-9 | 1 | ||
| 7 | Вилка | СШ32ПК12Ш-7 | 1 | ||
| 8 | Выключатель | 11.3704 | 2 | ||
| 9 | Выключатель | 12.3704-05 | 1 | ||
| 10 | Выключатель | 32.3710М | 1 | ||
| 11 | Выключатель | 3812.3710-02.04 | 1 | ||
| 12 | Выключатель | ВК-12-1 | 1 | ||
| 13 | Выключатель | ВК-12-3 | 2 | ||
| 14 | Выключатель | ВК343-01.12 | 1 | ||
| 15 | Выключатель | ВК343-01.17 | 1 | ||
| 16 | Выключатель | ВК343-03.01 | 2 | ||
| 17 | Выключатель | ВК416-М-01 | 1 | ||
| 18 | Выключатель | ВМ 1212.3737-02 | 1 | ||
| 19 | Выключатель | ВПСТ | 2 | ||
| 20 | Генератор | Г994.3701-1 | 1 | ||
| 21 | Датчик | 1102.3829 | 1 | ||
| 22 | Датчик | 1802.3829 | 3 | ||
| 23 | Датчик | ДАДВ | 3 | ||
| 24 | Датчик | ДАДВ-02 | 1 | ||
| 25 | Датчик | ДАДМ | 1 | ||
| 26 | Датчик | ДАТЖ | 1 | ||
| 27 | Датчик | ДСФ-65 | 1 | ||
| 28 | Датчик | думп-0,5 | 1 | ||
| 29 | Датчик | ДУТЖ | 2 | ||
| 30 | Диод | КД203А | 1 | ||
| 31 | Диод | КД226Б | 16 | ||
| 32 | Комбинация приборов | КД8000 | 1 | ||
| 33 | Лампа контрольная | 2102.3803 | 1 | ||
| 34 | Лампа контрольная | 2212.3803-05 | 1 | ||
|
|
Лампа контрольная | 2212.3803-07 | 1 | ||
| 36 | Лампа контрольная | 2212.3803-20 | 1 | ||
| 37 | Лампа контрольная | 2212.3803-24 | 1 | ||
| 38 | Лампа контрольная | 2212.3803-28 | 1 | ||
| 39 | Дампа контрольная | 2212.3803-86 | 1 | ||
| 40 | Лампа контрольная | ПД308-Б"0" | 2 | ||
| 41 | Микровыключатель. | МП2101АУХЛЗ исп.041А | 1 | ||
| 42 | Моторедуктор стеклоочистителя | 6002.3730А | 1 | ||
| 43 | Моторедуктор стеклоочистителя | 6002.3730-01 | 1 | ||
| 44 | Панель соединительная | П14.3723 | 1 | ||
| 45 | Панель соединительная | Ш7.3723 | 1 | ||
| 46 | Переключатель | 581.3710-01 | 1 | ||
| 47 | Переключатель | 66.3709 | 1 | ||
| 48 | Переключатель | П147-01.09 | 1 | ||
| 49 | Переключатель | П147-04.11 | 1 | ||
| 50 | Переключатель | П147-09.09 | 1 | ||
| 51 | Переключатель | П150-14.10 | 1 | ||
| 52 | Плафон освещения | 11.3714 | 1 | ||
| 53 | Предохранитель | ПР119-01 | 1 | ||
| 54 | Приемник указателя давления | ЭИ 8059-2 | 1 | ||
| 55 | Приемник указателя давления | ЭИ 8059-6 | 1 | ||
| 56 | Приемник указателя давления | ЭИ 8059-10 | 1 | ||
| 57 | Приемник указателя температуры | ЭИ 8058 | 1 | ||
| 58 | Приспособление пусковое аэрозольн. | 1711.3741 | 1 | ||
| 59 | Реле | 733.3747 | 1 | ||
| 60 | Реле | 738.3747-20 | 1 | ||
| 61 | Реле | 901.3747 | 6 | ||
| 62 | Реле-прерыватель | РС-493 | 2 | ||
| 63 | Реле поворотов | РС-951А | 1 | ||
| 64 | Розетка | АР-93 | 1 | ||
| 65 | Розетка | СШ32П12Г-7 | 2 | ||
| 66 | Розетка | СШ55ПК35Г-9 | 1 | ||
| 67 | Сигнал звуковой | С313 | 1 | ||
| 68 | Сигнал звуковой | С314Г | 1 | ||
| 69 | Стартер | СТ142Н | 1 | ||
| 70 | Стеклоомыватель | СЭАТ-10 | 1 | ||
| 71 | Фара дорожная | 8703.302/6-01 | 1 | ||
| 72 | Фара дорожная | 8703.302/06-01 | 1 | ||
| 73 | Фара рабочая | 8724.3.09 | 4 | ||
| 74 | Фонарь многофункциональный задний | 7462.3716 (правый) | 1 | ||
| 75 | Фонарь многофункциональный задний | 7472.3716 (левый) | 1 | ||
| 76 | Фонарь освещения номерного знака | ФП131-Б | 1 | ||
| 77 | Фонарь передний многофункциональн. | 3733.3712 | 2 | ||
| 78 | Фонарь сигнальный | ФС-2-24 оранжевый | 1 | ||
| 79 | Электродвигатель | 490.3730 | 2 | ||
| 80 | Электродвигатель вентилятора | 526-8104210 | 1 | ||
