Насос НШ-32-3 гидросистемы тракторов МТЗ-100, МТЗ-102

Для привода гидравлической системы применен шестеренный насос НШ-32-3 правого вращения.

Рабочая жидкость в насосе нагнетается с помощью ведущей 2 (рис. 85) и ведомой 3 шестерен, расположенных между подшипниковой 5, подвижной 13 обоймами и платиками 6.

Подшипниковая обойма необходима как опора для всех цапф шестерен.

Поджимная обойма под действием давления рабочей жидкости в полости манжеты 12 уплотняет зубья шестерен по их периферии со стороны зоны высокого давления.


Опорная пластина 11 служит для перекрытия зазора между корпусом и поджимной обоймой.

Боковые поверхности шестерен уплотнены двумя платиками 6, а ведущий вал насоса—манжетами 7, зафиксированными опорным 8 и пружинным 9 кольцами.

Герметичность по полости разъема корпус — крышка достигается с помощью резиновых уплотнительных колец 10.

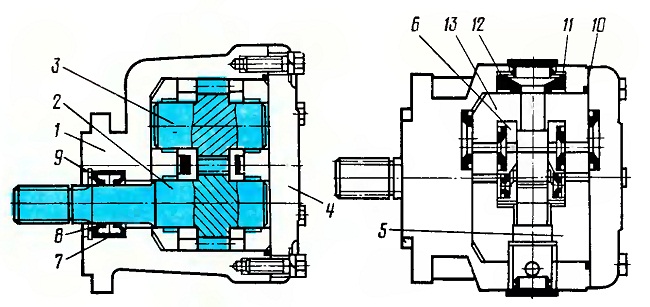

Рис. 85. Шестеренный насос НШ-32-3:
1 — корпус; 2 — ведущая шестерня; 3 — ведомая шестерня; 4 — крышка; 5 — подшипниковая обойма; 6 — платик; 7 и 12 — манжеты; 8 — опорное кольцо; 9 — пружинное кольцо; 10 — уплотнительное кольцо; 11 — опорная пластина; 13 — поджимная обойма.
