Привод насоса гидросистемы тракторов МТЗ-100, МТЗ-102



Насос 1 (рис. 86) гидравлической системы прикреплен с помощью четырех шпилек к корпусу 3 гидроагрегатов через стакан 2, в котором он центрируется посадочным пояском своего корпуса. Шлицевой хвостовик ведущей шестерни насоса входит во внутренние шлицы втулки 5.

При работающем дизеле вращение от вала-шестерни 2 (см. рис. 37) привода независимого ВОМ передается через промежуточную шестерню 7, установленную в корпусе сцепления, на шестерню 4 (см. рис. 86). Шестерня 4 в выключенном положении муфты 7 (крайнее переднее положение) свободно вращается на

подшипниках, не передавая крутящего момента на втулку 5, так как шарики 6 под действием центробежных сил выходят из сферических гнезд втулки, разъединяя последнюю с шестерней 4. Во включенном положении муфты (крайнее заднее положение) шарики заходят в гнезда втулки, блокируя ее с шестерней.

Вращение от шестерни 4 через втулку 5 передается на хвостовик насо{а НШ-32-3.

Муфту 7 переключают рукояткой 10. Во включенном положении насоса фиксатор рукоятки входит в верхний паз пластин 9, в выключенном—в нижний.

Во избежание повреждений сферических гнезд втулки 5 насос надо включать резким перемещением рукоятки 10 вверх при минимальной частоте врашения коленчатого вала дизеля.

При неполном включении шестерни привода насоса или при ее замене возникает необходимость в регулировке зацепления с промежуточной шестерней, которую проводят в такой последовательности:

— устанавливают фиксатор рукоятки 10 включения насоса в нижний паз пластины 9 (выключенное положение насоса);

— отпускают болты крепления пластины к баку и пускают дизель;

— при малой частоте вращения коленчатого вала дизеля поворачивают рукоятку с пластиной вверх до слышимого касания шестерен, после чего перемещают рукоятку немного вниз и закрепляют болтами пластину.

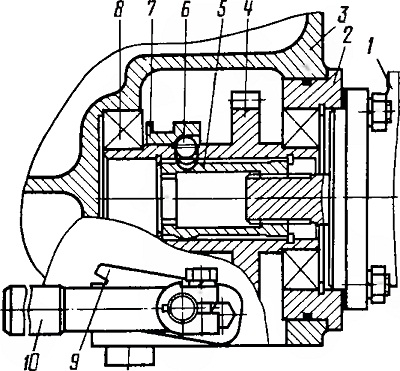

Рис. 86. Привод насоса:
1 — гидронасос; 2 — стакан; 3 — корпус гидроагрегатов; 4 — шестерня; 5 — втулка; 6 — шарик; 7 — муфта; 8 — подшипник; 9 — пластана; 10 — рукоятка включения насоса.
