Трактор Т-16. Агрегатирование с с/х машинами

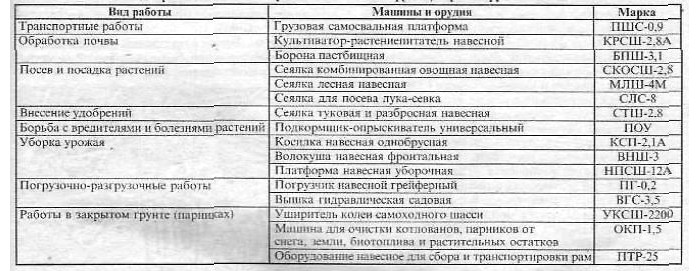

СШ с сельскохозяйственными навесными орудиями можно использовать для междурядной обработки овощных культур, посева с одновременным внесением удобрении, опыливания и опрыскивания растений, подкормки, прополки овощей, уборки трав, сволакивания соломы, пахоты, сплошной культивации, стационарных работ. Трактор можно агрегатировать и с прицепными орудиями (боронами, катками и др.), которые целесообразно прикреплять посредством скобы, закрепляемой на лонжеронах рамы между передними и задними колесами. В этом случае увеличивается продольная устойчивость шасси и исключается возможность его опрокидывания. При такой схеме крепления прицепных орудий необходимо на задней прицепной скобе монтировать направляющую скобу для троса, чтобы исключить попадание его под задние колеса при поворотах. В случае крепления орудия к прицепной скобе продольная устойчивость шасси резко понижается, что может привести к его опрокидыванию. Работать при этом можно только после закрепления груза на раме шасси. Лучше всего для этой цели использовать загруженную землей или песком не менее 300-400 кг грузовую платформу. Перечень основных машин и орудий, агрегатируемых с трактором Т-16М и Т-16МГ приведен ниже. Для машин и орудий, навешиваемых на самоходное шасси, в основном применяется межосевая (или передняя) навески, при которой агрегаты и системы сельскохозяйственных машин устанавливаются перед кабиной шасси над рамой, под ней или на уровне рамы и кренятся болтами, пропущенными в отверстия планок и труб рамы либо в отверстия переднего бруса рамы. Так устанавливаются культиваторы, сошки, погрузчики, опрыскиватели, различные платформы и вышки (подробные сведения по агрегатированию даны в инструкциях, прилагаемых к машинам и орудиям). Для установки волокуши, фронтальной косилки и плуга применяется навеска, при которой основные агрегаты и системы сельскохозяйственных машин кренятся к переднему брусу шасси. Боковая навеска применяется при установке однобрусной косилки. Шасси не имеет задней навески и не предназначено для работы с машинами и орудиями, установленными сзади, за двигателем, не предназначено для работы с тракторными прицепами. Для транспортных работ применяется только грузовая самосвальная платформа. Привод рабочих органов навешиваемых машин и орудий осуществляется от валов отбора мощности СШ либо гидравлический. В табл. 24 приведен перечень основных навесных сельскохозяйственных машин, агрегатируемых с шасси. Таблица 24 Виды работ и соответствующие машины и орудия, агрегатируемые с трактором Т-16.

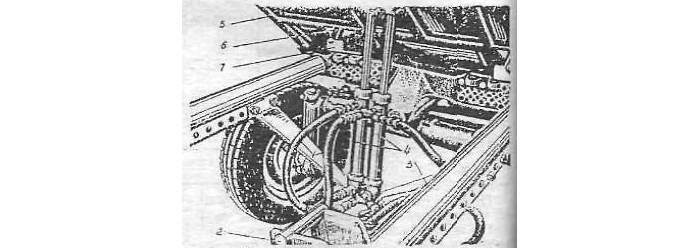

Трактор Т-16. Навесная грузовая самоходная платформаНавесная грузовая самоходная платформа ПШС-0,9 предназначена для перевозки различных грузов. Платформа состоит из металлического кузова с тремя откидными бортами, которые удерживаются фиксирующими штырями. На заднем и боковых бортах приварены скобы для установки наставных бортов. Разгрузка платформы возможна на три стороны: вперед, влево и вправо. Платформу на шасси Т-16 устанавливайте в такой последовательности: - укрепите на раме шасси на первое и третье отверстия (от передних колес) кронштейны силовых цилиндров 3 (рис. 108), установите на кронштейне силовые цилиндры 4 и присоедините шланги 1 к силовым цилиндрам и к штуцерам распределителя; - закрепите на переднем брусе рамы передние кронштейны 7 платформы, а на 15 и 16-е отверстия планок рамы - задние опорные кронштейны 2; - поставьте платформу так, чтобы скобы на днище платформы свободно стали на кронштейны; - присоедините головки штоков силовых цилиндров к шарниру на днище платформы; - вставьте фиксирующие пальцы в отверстия в скобах на одну из трех сторон в зависимости от того, а какую сторону предполагается разгрузка. Рис. 108. Установка грузовой платформы на СШ: 1 - шланги; 2 - задний кронштейн платформы; 3 - кронштейн; 4 - силовые цилиндры; 5 - кузов; 6 - фиксирующий палец; 7 - передний кронштейн. Тщательно следите за правильностью установки фиксирующих пальцев и не устанавливайте их по диагонали. При работе с платформой задние колеса нужно устанавливать на колею 1358 мм.
