Трактор Т-16. Рабочее оборудование

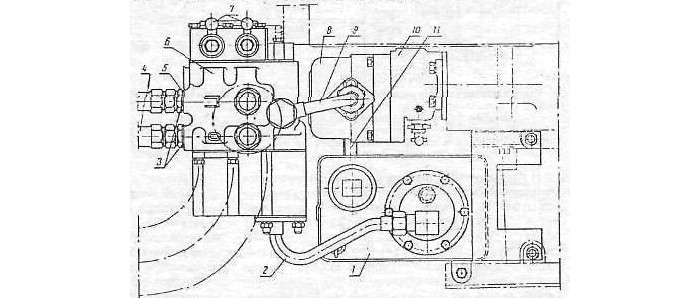

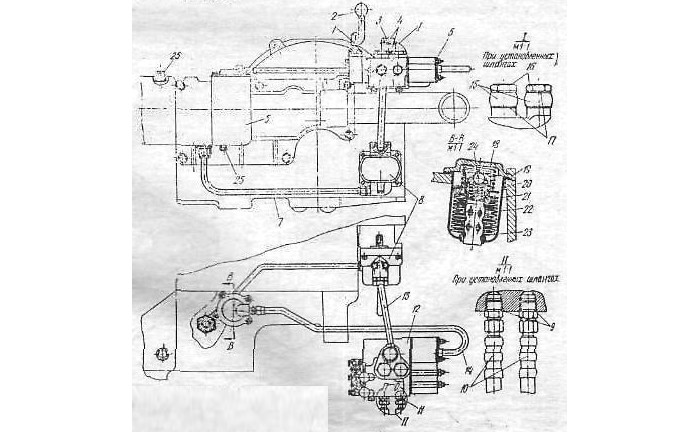

Раздельно-агрегатная гидравлическая система (рабочее оборудование трактора Т-16) предназначена для вправления навесными сельскохозяйственными орудиями и машинами. Она состоит из насоса с приводом, распределителя, масляного бака (картера), двух выносных гидроцилиндров, маслопроводов. Расположение устройств гидравлической системы рассматриваемых СШ видно из рисунков 87 (Т-16), 88 (Т-16М, подобная компоновка и у Т-16МГ). Отличаются между собой также конструкции некоторых устройств. Рис. 87. Расположение устройств гидравлической системы СШ Т-16 (рабочего оборудования трактора): 1 - масляный бак; 2 - маслопровод от распределителя к масляному баку; 3 - прокладка; 4 - шланги; 5 - штуцер; 6 - распределитель; 7 - рычаг управления распределителем; 8 - масляный насос; 9 - маслопровод от насоса к распределителе; 10 - механизм привода масляного насоса; 11 - маслопровод от масляного бака к насосу. Рис. 88. Расположение устройств гидравлической системы СШ Т-16М (рабочего оборудования): 1 - рычаг распределителя; 2 - рукоятка рычага; 3, 16 - болты зажимные; 4, 9, 11 - прокладки; 5 - масляный картер; 6 - прокладка под фланец; 7 - труба от масляного картера к насосу; 8 - масляный насос; 10, 15 - составные шланги; 11 - штуцер; 12 - распределитель; 13 - труба от гидравлическою насоса к распределителю; 14 - труба от распределителя к масляному фильтру; 18 - крышка фильтра; 19 - прокладка крышки; 20 - корпус фильтра; 21 - отражательная шайба; 22 - элементы фильтрующие; 23 - кольцо уплотнительное; 24 - клапан предохранительный; 25 - пробка сливная; 26 - пробка-сапун.
