4.16. 3. Стартер СТ 362 трактора Т-150К

4.16. 3. Стартер СТ 362 трактора Т-150К

Стартер СТ 362 (рис. 91) предназначен для запуска пускового двигателя и представляет собой четырехполюсный электродвигатель постоянного тока смешанного возбуждения мощностью 0,55 кВт (0,75 л. с.) и напряжением 12 В. Крепление стартера на пусковом двигателе фланцевое двумя болтами к кожуху маховика.

На валу 20 якоря смонтирован привод, состоящий из рычага 15 включения, передвижной втулки с пружиной, муфты свободного хода и шестерни включения 21.

Включение стартера производится поворотом рычага включения, установленного на щитке приборов в кабине трактора. При этом включается тяговое реле стартера. Под действием электромагнитного поля обмоток якорь 12 реле втягивается во внутрь катушки 10, увлекая за собой верхний конец рычага 15 включения. Нижний конец рычага перемещает по валу механизм привада и вводит в зацепление с венцом маховика пускового двигателя шестерню 21 включения. В конце своего хода якорь через шток и контактный диск 9 замыкает главные контакты 8, включая тем самым электростартер в цепь питания от аккумуляторной батареи.

После запуска пускового двигателя якорь 12 со штоком под действием возвратных пружин 7 и 13 возвращается в исходное положение, обесточивая тем самым стартер.

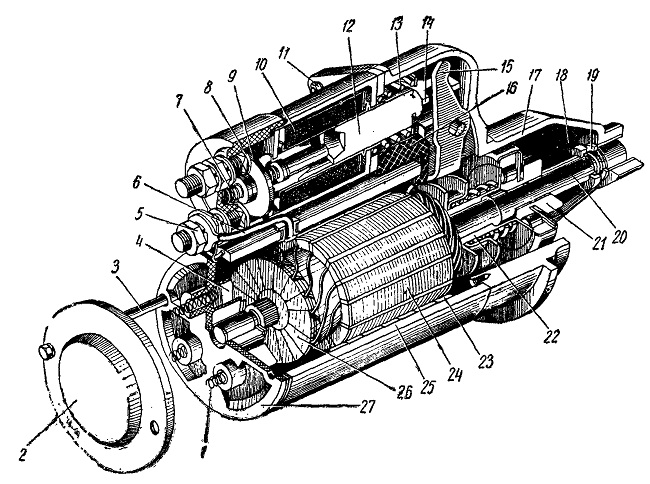

Рис. 91. Стартер:
1 - пружина щетки; 2 — колпак; 3 — болт стяжной; 4 — щетка: 5 — гайка; 6 — перемычка; 7, 13 — пружины возвратные; 8 — контакт; 9 — диск контактный; 10— катушка тяговое реле; 11 у- винт: 12 — якорь тягового реле; 14— серьги; 15 — рычаг включения стартера, 16 — прокладка уплотнительная; 17 — крышка со сторон» привода; 18 — кольцо; 13 — шайба; 20 — вал якоря; 21 — шестерня включения; 22 — привод стартера; 23 — обмотка возбуждения электромагнита; 24 — якорь стартера: 25 — корпус стартера; 26 — коллектор: 27 — крышка се стороны коллектора.
