4.16.2. Регулятор напряжения трактора Т-150К



Регулятор напряжения Я112-Б представляет собой специализированную неразборную микросхему, предназначенную только для работы в системе автоматического регулирования напряжения генератора. Регулятор напряжения автоматически поддерживает выпрямленное напряжение генератора (между клеммой «+» и массой) при изменении в рабочем диапазоне частоты вращения генератора, тока нагрузки и температуры окружающего воздуха. При температуре окружающего воздуха и генератора 293(±5°) К (20±5°С), частоте вращения 75± 1,7 об/с (4500±100 об/мин), выпрямленном токе нагрузки 36±2А и работе в комплекте с аккумуляторной батареей выпрямленное напряжение должно быть в пределах от 13,7 до 14,5 В.

Регулятор (рис. 89) имеет четыре выводные клеммы Б, Д, III, С для подключения в схему генератора. Минусовая цепь схемы регулятора соединяется c корпусом генератора. Клеммы 5 и Л соединены между собой перемычкой и подключены к плюсовой цепи генератора. Место подсоединения монтажного провода к клемме Д регулятора закрашено красной краской. Клемма Ш регулятора соединена с обмоткой возбуждения генератора. Место подсоединения монтажного провода к клемме Ш

закрашено синей краской. К клемме С подключен плюсовой вывод конденсатора фильтра Сф (типа К50-ЗА5 мкф 25В), минусовый вывод которого соединен через держатель конденсатора с корпусом генератора.

Регулятор расположен на крышке выпрямителя генератора и закрыт специальным кожухом (рис. 90). Крепление регулятора на генераторе осуществляется четырьмя винтами, изолированными от контактных площадок выводных клемм специальными изолирующими прокладками. Регулятор не разбирается и ремонту не подлежит.

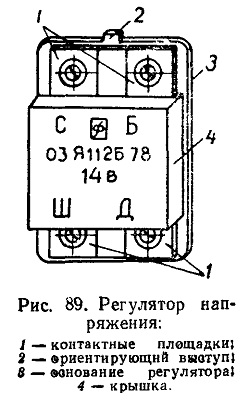

Рис. 89. Регулятор напряжения

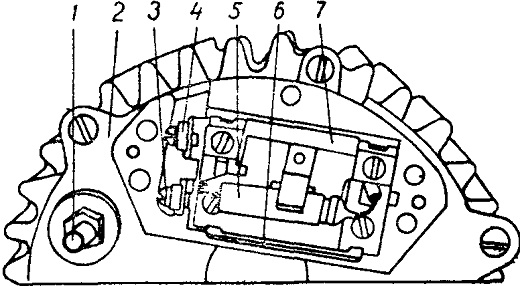

Рис. 90. Установка регулятора Я112-Б на генераторе (крышка регулятора снята):

1 — клемма «+» генератора; 2 — крышка выпрямителя! в — клемма «Д» регулятора; 4 — клемма «Ш» регулятора; 5 — конденсатор фильтра; 6 — перемычка между клеммами «д» и «Б»; 7—регулятор.
